MYUAV DJI M3 Drone için Yeni Bağlı Güç Modülü

Tam Tasarım
Bağlı Drone Sistemleri
Daha fazla dayanıklılık, güvenli veriler ve daha güvenli uçuşlar.

DJI drone serisi için drone bağlı sistem, DJI Mavic 3 ve Mavic 3 kurumsal drone,DJI M30 drone,DJI M300 DJI Matrice 300 RTK,DJI Flycart30,DJI bağlama sistemi 2 parçadan oluşuyordu, yeraltı güç istasyonu ve yerleşik vinç, ve gemideki güç modülü, uzun süreli hava gözetimi için kullanılır, maksimum güç kaynağı süresi 12 saate kadar,24 saat..

Yüksek kaliteli alüminyum bağlantılı elektrik santrali, ve dahili güç modülü, gerilmeye dayanıklı, yüksek dayanıklılıklı bağlantılı kablo, otomatik alım ve serbest bırakma kablo vinç sistemi,Özellikle DJI Mavic 3 ve Mavic 3 şirket drone için drone bağlı sistem hafif ve taşınabilir ve güçlü bir korunmaya sahiptir.

Özellikler

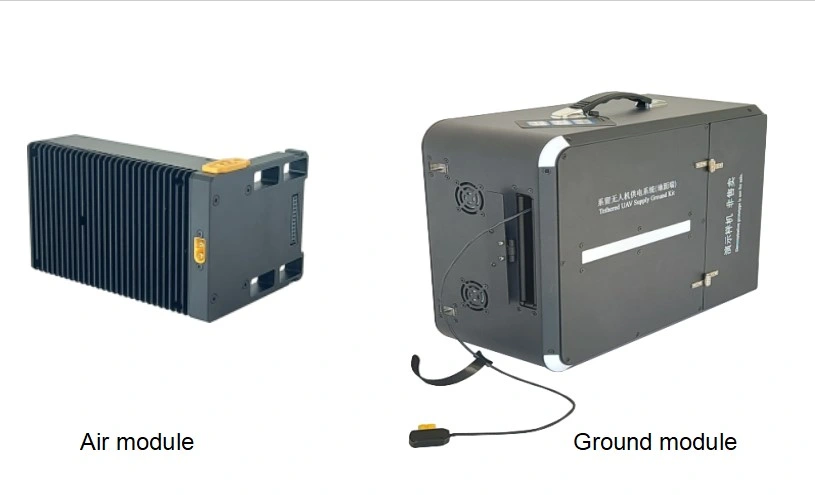

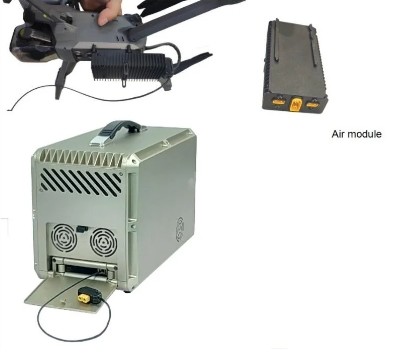

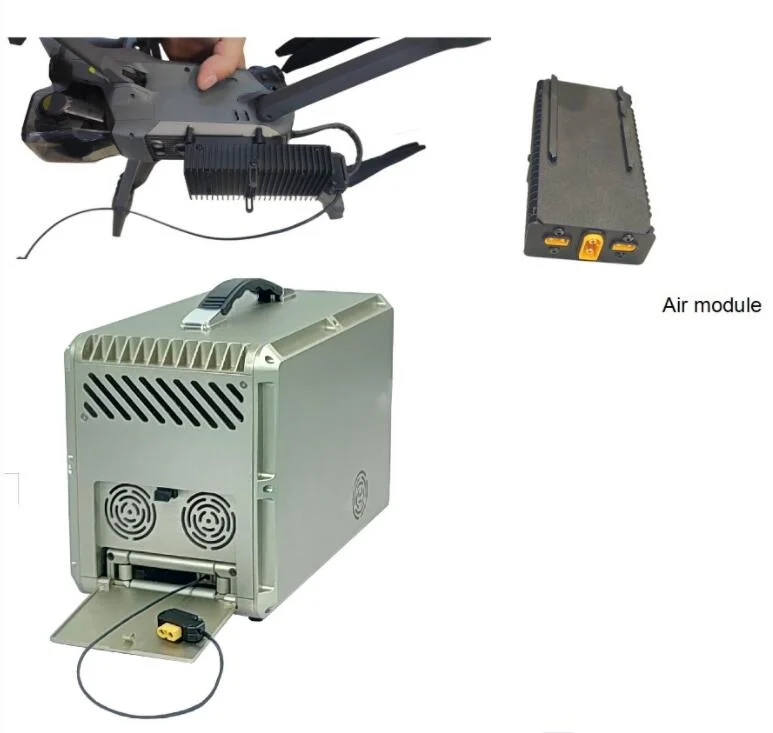

DJI Mavic 3 Bağlı Güç Sistemi



Anahtar özellikler

Destek uçuş yüksekliği:	33mya da 55m
Ben...n giriş voltajıYer gücü modülü	176-264Vac
O.çıkış voltajıYer gücü modülü	300~420Vdc ayarlanabilir
Sİzeve Yer güç modülünün ağırlığı	D265*W150*H175mm, 5 kilo.
O.çıkış voltajıHava modülü	17.2 ± 0.2Vdc
O.Çıktı gücüHava modülü	600W
Sİzeve hava modülünün ağırlığı	D105*W56*H25mm,210G.

Çevre özellikleri
1) Çevre sıcaklığı: -20 ~ 45 oC (iş), -40 ~ 65 oC (depolama).
2) Nitelikli nem: 10-80% RH (çalışma), 5-90% RH (depolama).
3) Yükseklik: 0-3000m.

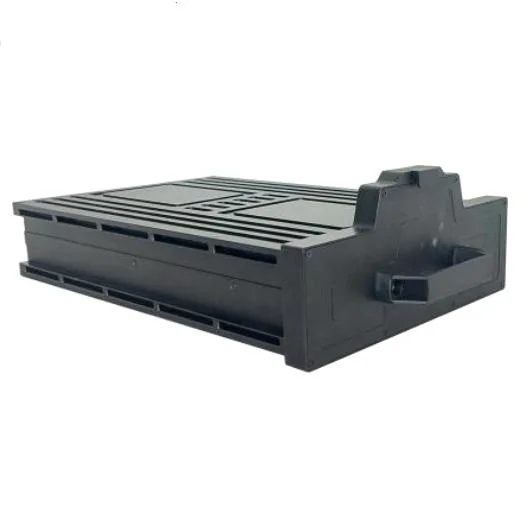

Hava modülü güç kaynağı
1) Giriş voltajı: 330-430Vdc geniş menzilli giriş.
2) Çıkış voltajı: 17.2 ± 0.2Vdc, sabit çıkış voltajı.
3) Çıktı gücü: 600W (dayanımlı uzun süreli çıkış), 800W (artı değeri ≤10s).
4) Koruma fonksiyonu: Giriş aşırı voltaj ve düşük voltaj koruması, çıkış aşırı voltaj, aşırı akım, kısa devre ve aşırı sıcaklık koruması.
5) Kurulum yöntemi: Kurulum sırasında aletsiz sıçrama.
6) Isı dağılma yöntemi: Pasif ısı dağılması, ısı dağılma dişlerinin doğal hava soğutması.
7) Arayüz: Giriş kilitleyen havacılık soketi, çıkış XT30.
8) Boyut: 115 × 59 × 35 ± 0,5 mm, montaj destekleri hariç.
9) Ağırlık: Dış bağlantılar hariç, 300 ± 10g.
10) Koruma seviyesi: IP54.

Tether kablosu
1) Malzeme: Gümüş kaplamalı hafif yüksek sıcaklığa dayanıklı havacılık tel, kompozit fluoroplastik yalıtım katmanı, yüksek modullu germe havacılık sınıfı lif dokuma katmanı.
2) Akım: 1.5-2A.
3) DC direnci: 26 ± 0,2 Ω, 100m döngü @ 20 oC,
4) Çekim dayanıklılığı: ≥ 50kg, tekrarlanan geri çekilmeye dayanıklı ve ≥ 500 kez serbest bırakma süreleri.
5) İzolasyon voltajı: ≥ 3000Vdc, 1 dakika sonra arıza olmaz.
6) Kablo uzunluğu: 33 ± 2m, özel kablo uzunluğunu destekler.
7) Dış çapı: 2.2 ± 0,1 mm.
8) Ağırlık: 0,65 ± 0,05kg/100m.

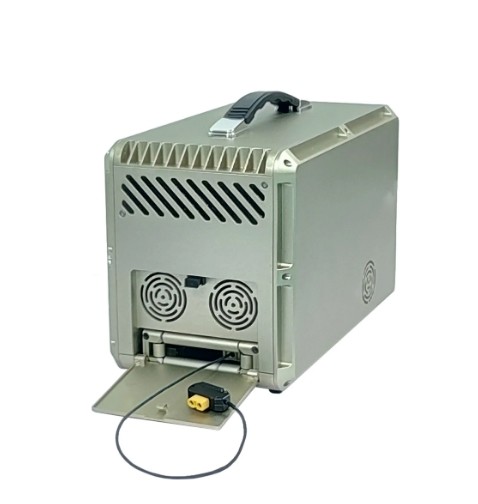

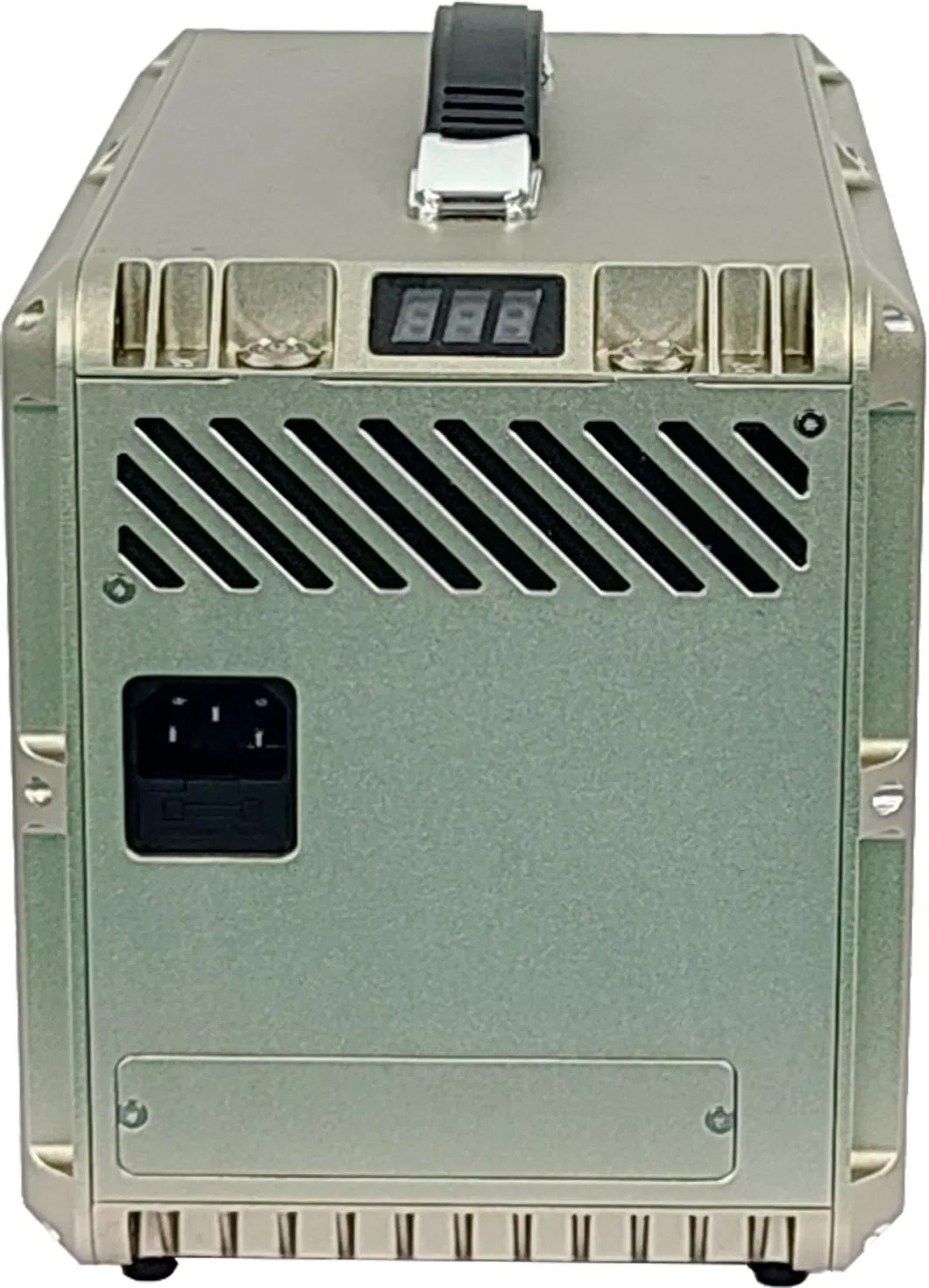

Tether zemin kutusu
1) Giriş voltajı: 176-264Vac geniş yelpazede giriş, tek fazlı 220Vac @ 45-65Hz.
2) Çıkış voltajı: 300 ~ 420Vdc ayarlanabilir, fabrika varsayılan 400Vdc.
3) Çıktı gücü: 800W (düzenli uzun süreli çıkış), 1000W (artı değeri≤30s).
4) Depolama kablosu uzunluğu: Standart depolama kablosu 33m, maksimum depolama kablosunu destekleyen ≥ 55m.
5) Kablo yuvası içeri ve dışarı fonksiyonu: Pasif kablo yuvası dışarı, otomatik olarak yuvasını açmak için düğmeye uzun süre basın ve güç kaybı durumunda elle sarma.
6) Koruma fonksiyonu: Giriş aşırı voltaj ve düşük voltaj koruması, çıkış aşırı voltaj, aşırı akım, kısa devre ve aşırı sıcaklık koruması.
7) Hata alarmı fonksiyonu: Hata alarmı ışığı kırmızı yanıp söner ve alarm uyarısı için bips verir.
8) Arayüz: Anahtarlı giriş soketi, kablo çıkışı kilitli havacılık soketi.
9) Düğmeler: Yüksek voltajlı açma / kapatma düğmesi, zorlu düğmede kablo rulo, Alarm lambası
10) Boyut: 280 Ayak yastıkları ve sapları hariç, × 150 × 185 ± 0,5 mm.
11) Ağırlık: 4,2 ± 0,1kg, 33m bağ kablosu dahil.
12) Koruma seviyesi: IPx4.
13) Sistem donanımı taşıma: sırt çantası tasarımı, sırt çantası, bir bağlama zemin kutusu, hava modülü güç kaynağı, aydınlatma ünitesi dahil olmak üzere tam bir bağlama sistemi seti ile donatılabilir,ve diğer aksesuarlar, toplam ağırlığı 5,0 ± 0,2 kg.

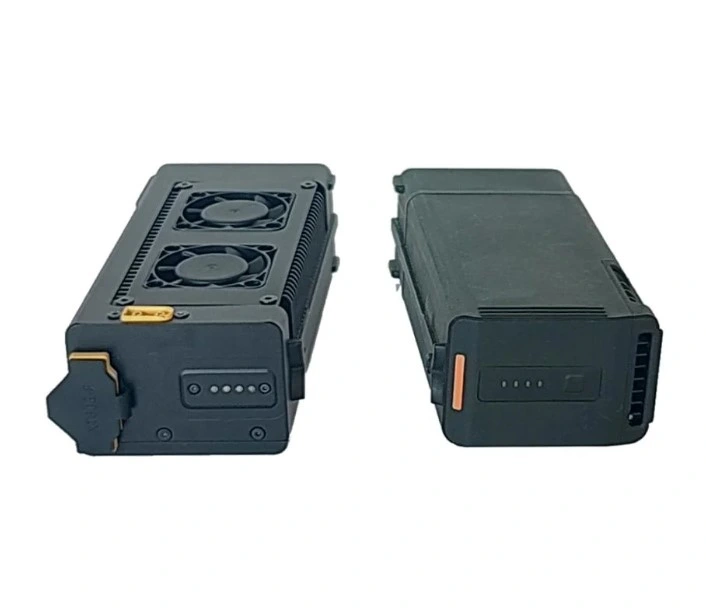

DJI M30 Bağlayıcı Drone Sistemi

Anahtar özellikler

Destek uçuş yüksekliği:	55m veya 110m
Yerüstü güç modülünün giriş voltajı	176-264Vac
Yeraltı güç modülünün çıkış voltajı	600~810Vdc ayarlanabilir
Yer güç modülünün boyutu ve ağırlığı	360 x 180 x 260 mm, 9 kg.
Hava modülünün çıkış voltajı	25.5 ± 0.2Vdc
Hava modülünün çıkış gücü	2000W
Hava modülünün boyutu ve ağırlığı	156 x 75 x 48 mm, 570G.

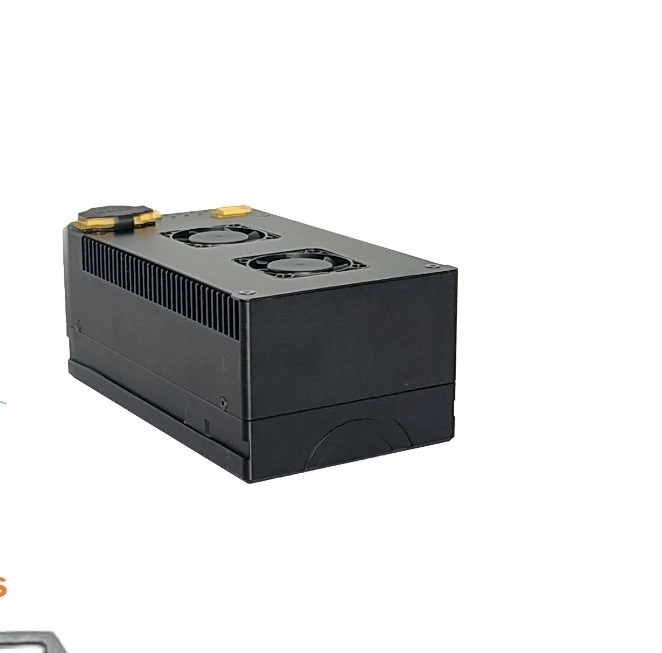

DJI M300/M350UçakBağlantı İstasyonu

Anahtar özellikler

Destek uçuş yüksekliği:	55m, 110m veya 160m
Yerüstü güç modülünün giriş voltajı	176-264Vac
Yeraltı güç modülünün çıkış voltajı	600~830Vdc ayarlanabilir
Yer güç modülünün boyutu ve ağırlığı	360 x 280 x 165 mm, 9.2 kg.
Hava modülünün çıkış voltajı	51.5 ± 0.2Vdc
Hava modülünün çıkış gücü	3000W
Hava modülünün boyutu ve ağırlığı	158 × 92 × 110mm,960G.

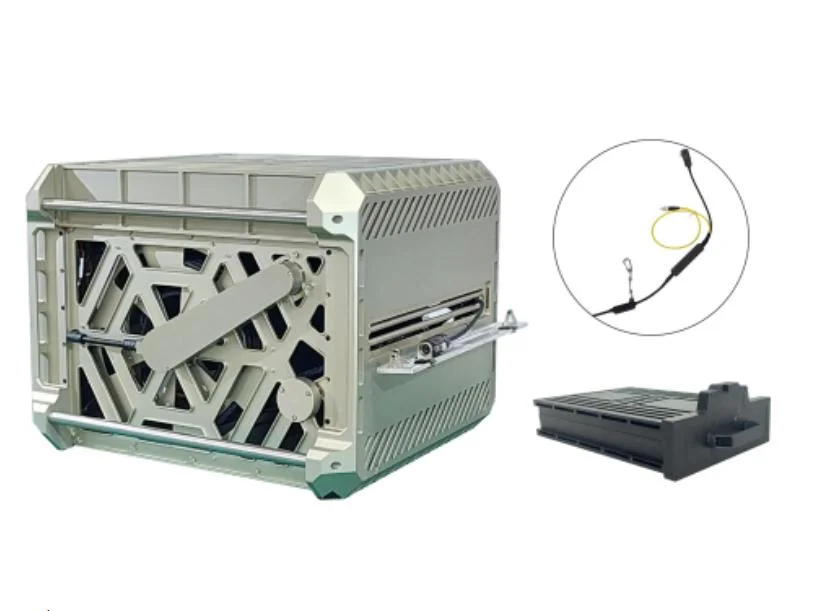

DJI Flycart30 Tether güç sistemi

Anahtar özellikler

Destek uçuş yüksekliği:	110 metre veya 2200 metre.
Yerüstü güç modülünün giriş voltajı	176-264Vac
Yeraltı güç modülünün çıkış voltajı	600~800Vdc ayarlanabilir
Yer güç modülünün boyutu ve ağırlığı	600×570×460, 54KG.
Hava modülünün çıkış voltajı	59 ± 0,2Vdc
Hava modülünün çıkış gücü	19200W
Hava modülünün boyutu ve ağırlığı	468 × 308 × 142 mm,9.8KG.



-Gündüz ve gece görevleri
- Radyo rölesi.
-Kriz yönetimi
-Site koruması
- Trafik gözetimi
-Büyük ölçekli etkinliklerin güvenliği
-Orman gözetimi
- Endüstri izleme
-Havanın kalitesi izlenimi

1Daha fazla rotorlu insansız hava aracı (UAV), belirli bir tehlike ve yıkımla karşı karşıya, uygunsuz çalıştırma kişi yaralanmasına veya mal hasarına neden olabilir.Lütfen ürünü kullanım kılavuzuna sıkı sıkıya uyarak kullanın.
2Operatör profesyonel eğitim ve muayene almalıdır, eğitimsiz personel bu ürünü kullanmamalıdır.
3. Bu ürünü kullanırken sarhoş olmayın, zayıf yorgunluk durumu, hasta
4Personel, insansız hava aracı (UAV) arasında tehlike olasılığını önlemek için sürekli olarak güvenli mesafeye sahip olmalıdır.
5Lütfen herhangi bir risk durumunda güvenli kalkış ağırlığı altında uçun.
6Lütfen güçlü elektromanyetik müdahale koşullarında uçmayın.
7Lütfen yerel kanun ve yönetmeliklere uyun ve uçuş yasaklı bölgede uçmayın.
8Lütfen döner motor ya da pervaneye yaklaşmayın ya da dokunmayın, döner pervane tarafından kesilir.
9. UAV'a yüklemeden önce lütfen iki pili tam şarj edin ve farklılık basınçlarının 0.1 V'den az olduğundan emin olun
10. Batarya uzun süre kullanılmaz, lütfen % 60 elektrik ile havalandırılmış kuru bir yerde saklayın

1Haritalama, anketleme ve 3D modelleme
2İzleme.
3. Denetim
4Teslimat.
5Uygulama ve müşteri gereksinimlerine göre özelleştirme

S1: OEM / ODM'yi destekliyor musunuz?
A1: Evet, logoyu ürüne yazabiliriz.
S2: Örnekler hakkında.
A2: Normal koşullar altında, örnekler 7 gün içinde hazır olacak ve OEM / ODM siparişleri için 10-20 gün. Örnek ücreti ve nakliye ücretleri alınır.
S3: Teslimat süresi nedir?
A3: Düzenli siparişler için, 15 gün içinde gönderebiliriz, OEM / ODM için, 25-45 gün içinde gönderebiliriz.Durum ve karar hakkında sizi önceden bilgilendireceğiz..
S4: En az sipariş miktarı nedir?
A4: OEM/ODM dahil olmak üzere toptan satış için MOQ yoktur (1 parça kabul edilir).
S5: Nakliye maliyetini azaltabilir misiniz?
A6: Sizin için nakliye maliyetini hesaplarken, her zaman en ucuz ve en güvenli ekspresi seçeriz.masrafları düşük tutamayız çünkü maaş alan biz değiliz.Eğer sizin için pahalı olduğunu düşünüyorsanız, kendi seçiminizi yapabilirsiniz.
