MYUAV DRONE metan dedektörü kullanan yeraltı gaz boruları için sızıntı tespit şeması genel bakış

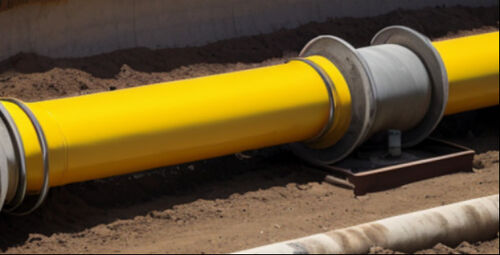

Yeraltı gaz boru hattı incelemesinin önemi

Gaz yanıcı ve patlayıcı bir gazdır ve güvenli kullanım ve yönetimi çok önemlidir.ve güvenliği gaz tedarikinin güvenliği ve istikrarıyla doğrudan bağlantılıDüzenli denetimlerle, sızıntılar, hasarlar ve tıkanıklıklar gibi güvenlik tehlikeleri tespit edilebilir ve zamanında ele alınabilir, böylece gaz sızıntıları ve patlamalar gibi kazalar önlenebilir.Ayrıca, kent altındaki kapsamlı boru hatlarının yaşlanması korozyona, yaşlanmaya ve boru hattının sızması ve yırtılması gibi diğer güvenlik tehlikelerine yol açabilir.Yeraltı boru hatlarının güvenli çalışmasını sağlamak için, bu gizli tehlikeleri belirlemek ve onarım ve bakım için uygun önlemler almak için düzenli denetimlere de ihtiyaç vardır.Özellikle gaz hattı borularına düzenli denetim yapılması gereklidir..

Yeraltı gaz boru hattının erken denetiminin sınırlamaları

Early detection methods used in the automatic flight inspection of the MYUAV DRONE route showed that the projection of point laser along the flight direction of the MYUAV DRONE on the ground was a line, ve lazer noktasının çapı olan genişlik, genellikle 20cm'yi geçmezdi.MYUAV DRONE'un uçuş hatası, incelemeye ihtiyaç duyan boru hatlarını kaplamak için MYUAV DRONE'un birden fazla ileri geri uçuşunu gerektirdi.Bu çok rahatsız ediciydi.

Ürün avantajları

Lazer metan dedektörlerinin sınırlarını telafi etmek için, bir lazer zemin tarama gimbali geliştirildi.Dört eksenli sabit bir gimbal ile, lazer ışınlamasının yönünü yere dik tutarak korurTarama denetleyicisi gimbalin dönüşünü kontrol eder ve lazer ışınlamasının yere yansıması, belirli bir genişlikte (yaklaşık 3-10m) süpürge şeklinde olur.Sonuç olarak, MYUAV DRONE, bir uçuşta denetlenmesi gereken boru hattı aralığını kapatabilir, uçuş pozisyon hatasını telafi edebilir ve boru hattından sapmış sızan hava kütlelerini yakalayabilir,Gerçek zamanlı tespit ve denetim verimliliğinin başarı oranını artırmak.

LC30pro [5G sürümü]

LC30 pro [5G versiyonu] ürünü, hacim, ağırlık, güç tüketimi ve elektromanyetik müdahale açısından hedeflenen optimizasyon tasarımları yaptı.MYUAV DRONE'un uygulama özelliklerini hedefleyen. 25 milisaniyenin yanıt süresi, MYUAV DRONE'un yüksek hızda hareket ederken bile istikrarlı ve güvenilir veri çıkışını sürdürmesini sağlar.yüksek ölçüm doğruluğu, düşük algılama sınırı ve hızlı yanıt hızı, ve neredeyse bakım ve yerinde ölçüm kalibrasyonu gerektirmez.

Geleneksel elektrokimyasal sensör algılama yöntemleriyle karşılaştırıldığında, LC30pro [5G sürümü] temassız ölçümleri gerçekleştirebilir, havadaki metan gazının iz miktarlarını hızlı bir şekilde tespit edebilir,en fazla 150 metrelik algılama mesafesine sahip ve sıcaklık gibi çevresel faktörlerden etkilenmez, nem ve basınç, ve çok yüksek bir istikrarı vardır.

APP kontrolü: Android masaüstü simgesini açın ve Lazer Metan APP'nin giriş arayüzüne girin.MYUAV DRONE durumu ve metan ölçüm verileri gerçek zamanlı olarak görüntülenebilir.Boru hattı sızıntısı durumunda, terminal ekipmanı otomatik olarak alarm verir ve verileri kaydeder (zaman, koordinatlar, sızıntının yoğunluğu,Daha sonraki aşamada otomatik olarak denetim raporları oluşturmak için.

Web kontrolü: Metan verilerinin birleşik izlenmesi ve yönetimi. Haritaları aramak, 3D / 2D / düz görünümler arasında geçiş yapmak, 3D uçuş yörüngelerini görüntülemek, renk blok değerlerini görüntülemek,Gerçek zamanlı verilerin gösterilmesi, işaretleme noktaları ve ölçümler, anormal alanların istatistikleri, hızlı konumlandırma, tarihsel kayıtları sorgulamak ve ihracat raporları.

Sistem kompozisyonu

L30Pro [5G sürümü] lazer metan dedektörü şu anda DJI M300RTK ve M350RTKMYUAV DRONE'larına monte edilebilir.Sensör tarafından toplanan metan konsantrasyon verilerini 5G modülü ve DJI SDK gibi çeşitli iletim yöntemleri ile görüntülemek için uzaktan kumanda APP'ye veya web sayfasına iletebilir..

Yapısal Kompozisyon

Lazer emisyon ve alım modülleri sondanın içine entegre edilmiş ve sondanın içindeki alıcı ünite bir sinyal alım devresini, bir amplifikasyon devresini,ve bir işlem devresiMerkezi işlem birimi çift işlemciyi benimser. Biri, doğru ve hızlı bir şekilde gaz konsantrasyonunu test edebilen, kayma nokta işlemleri için kullanılan bir DSP işlemcisidir.Diğer işlemci işlevsel kontrol için kullanılırken, durum algılama, iletişim ve tüm sistemin diğer işlevleri.Noktanın çapının 150m'den 20cm'den daha az olmasını sağlamak, ve yayılan ışık sinyalinin güneş ışığı bağlantısından gelen müdahaleyi azaltmak ve sinyal-gürültü oranını iyileştirmek için yeterince güçlü olmasını sağlamak.Sonda dış kısmı üç eksenli bir gimbal oluşur, bir ölçüm lazer deliği, bir gösterme lazer deliği ve bir alıcı penceresi.

Ürün Planı Tasarımı

MYUAV DRONE lazer metan yeraltı boru hattı denetim sistemi, MYUAV DRONE, LC30pro [5G] sensörleri ve yer kontrol merkezlerini içeren kapsamlı bir sistemdir.gaz boru hattı sızıntısı denetimi için birlikte çalışmak.

Bu, tüm sistemin çekirdeği, LiDAR taraması ve metan konsantrasyonu tespiti görevlerinden sorumludur.Müdahale karşıtı yetenek, ve yeraltı boru hatlarının çevresine adapte olmak için dayanıklılık.

LC30pro [5G] sensörü: MYUAV DRONE, yeraltı boru hatlarında metan konsantrasyonunu gerçek zamanlı olarak izleyebilen metan sensörleri gibi çeşitli sensörlerle donatılmalıdır.Metan konsantrasyonu güvenli aralığı aştıysa, sensör bir alarm çalacak.

Yer Kontrol Merkezi: Bu, tüm sistemin (PC kontrol ucu ve APP kontrol ucu da dahil olmak üzere) MYUAV DRONE'dan gönderilen verileri almaktan sorumlu olan başka bir kilit parçasıdır.veri analizi ve işleme, boru hattı bakımı ve onarım için bir temel sağlar.
