12kW 240A Bağlı Drone Güç Çözümü Uzun Dayanıklılık Uçan

12kW bağlı dron gücü, 6.36Kg, 31x24x11cm

Bağlı drone çözümü

Sistem model: MJ-12K.

Sistem Adı: 12kw 12S bağlı insansız hava aracı sistem

Uygulama senaryosu:

1. mühendislik inşaatı
2. Günlük devriye
3. Özel Polis devriyesi.
4. Uyuşturucu soruşturması
5. Trafik devriyesi
6. Orman devriyesi.

Tek kişi Uçuş öncesi hazırlığı 5 dakika içinde tamamlayabilir.

Planın avantajları

1. Uzun dayanıklılık uçuşu

Yerde sürekli drone gücü sağlıyor. 24 saat uçuyor.

2. Çoklu güç kaynağı yöntemleri

380V güç kaynağı, jeneratör güç kaynağı

3. Yüksek güvenlik

İnsansız hava aracı montaj sistemi, Sıcak ve soğuk çalıştırma için plug and play desteği, Vücut pillerinin kesintisiz değiştirilmesi sonra Elektrik kesintisi

Sistem yapılandırması

1. 6 eksen / 8 eksen Ağır görevli insansız hava aracı (Müşteri tarafından sağlanır)
2. 12kw 12S Gemi güç kaynağı
3. 110m kablo
4. Bağlı drone sistemi Ana istasyon

Ürün Genel Görünümü

Bağlı güç sisteminin ana işlevi, bağlı bir kutudan ve gemideki bir güç kaynağından oluşan insansız hava araçları için güvenli ve güvenilir uzun vadeli uçuş gücü sağlamaktır.Bağlı kutuya geri çekilebilir bir vinç eklenmiştirBağlama kutusu, jeneratör veya ağ enerjisi tarafından sağlanan AC gücünü yüksek voltajlı DC gücüne dönüştürmek için yere yerleştirilir.kablolar aracılığıyla gemideki güç kaynağına aktarılırUçakta yer alan güç kaynağı, yüksek voltajlı DC gücünü drone tarafından kullanılmak üzere düşük voltajlı DC gücüne dönüştürür.Bağlı kablo, uçağın yükselişini ve inişini takip eder ve otomatik olarak alım ve bırakmayı senkronize eder, elektrik enerjisi ve sinyalleri iletir.

Bağlantı güç sisteminin elektrik şeması

Bu ürün, sabit ve güvenilir bir güç kaynağı sağlamak için çoğunlukla çok rotorlu insansız uçaklarla eşleştirilmiştir.Ama aynı zamanda yaygın olarak kullanılan kararsız bağlı güç kaynağı şemasının dezavantajlarını da çözüyorİnsansız hava araçlarının uzun dayanıklılıklı uçuş operasyonlarını gerçekleştirebilir.İnsansız uçaklar, farklı görev yükleri monte ederek farklı uygulama senaryolarını elde edebilir., ve konum hedeflerini insanlar, araçlar, gemiler vb. gibi hareketli tüm cihazlarla aktarabilirler.acil kurtarma ve felaket yardım, ve acil durum iletişim alanları.

Ana özellikleri

1. Sistem sadece giriş düğmesini, yüksek voltajlı düğmeyi ve güçlü geri çekme düğmesini korur, basit işletim ve kontrol ile hızlı bir şekilde dağıtılabilir.İnsanoğlu müdahale etmeden kullanılabilir.. Kullanıcıların sadece drone'u çalıştırmaları gerekir, bu da iş verimliliğini ve güvenliğini büyük ölçüde artırabilir;
2. Ürün entegrasyonu, yüksek güç yoğunluğu, yüksek güvenilirlik tasarımı, minyatürleşme, hafif, modüler ve akıllı tasarım, taşınması ve taşınması kolay, sorun giderme ve bakım,Çeşitli ortamlarda ve olaylarda kullanım için ilgili gereksinimleri büyük ölçüde sağlamak;
3. Kontrol sistemi güçlü veri işleme işlevlerine, iletişim işlevlerine, eşzamanlı saat ve bellek depolama işlevlerine, kapsamlı koruma ve alarm işlevlerine sahiptir.Otomatik program tanıma, akıllı kontrol ve akıllı sorun giderme ve kendi kendini iyileştirme fonksiyonları.

Ekranı kullan

Ayrıntılı parametreler

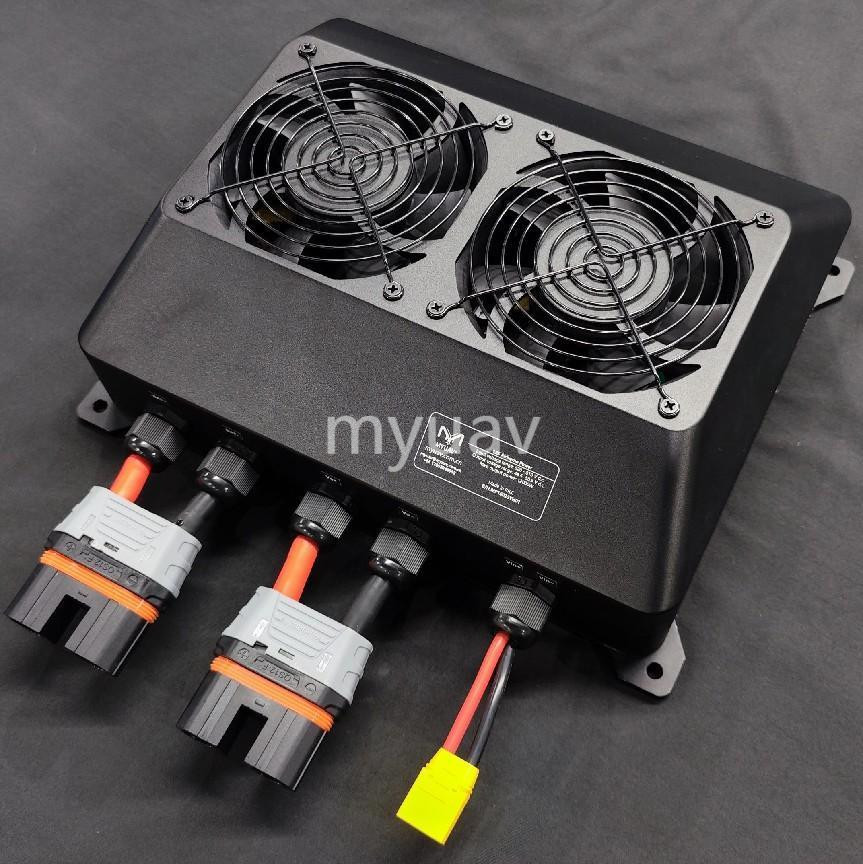

• Bütçede özel güç kaynağı

• Bağlı baz istasyonu

Güvenlik özellikleri

• Dielektrik kuvveti

1. Bağlama kutusu: ≥ DC 3000V, giriş-çıkış, arşın oluşması veya arşın oluşması olmadan 1 dakika boyunca korunur.
2. Havadaki güç kaynağı: ≥ DC 3000V, giriş-çıkış, arşın oluşması veya arşın oluşması olmadan 1 dakika boyunca sürdürülür.
3. Bağlı kablo: ≥ DC 3500V, yalıtım tabakası, 1 dakika boyunca bozulmadan veya kemerlenmeden tutulur.

• yalıtım direnci

1. Tutuklama kutusu: Normal atmosfer koşullarında ≥ 100M Ω, @ 20 °C;
2. Havadaki güç kaynağı: Normal atmosfer koşullarında ≥ 100M Ω, @ 20 °C;
3. Bağlı kablo: Normal atmosfer koşullarında ≥ 500M Ω, @ 20 °C.

• Güçlü ve zayıf akım ayırma tasarımı, zayıf akımın müdahalesini etkili bir şekilde azaltır ve ürün güvenliğini artırır.
• Sistem güvenilir bir şekilde topraklanmıştır ve demirleme kutusu gövdesi topraklanmıştır.
• Emniyet rezervi fonksiyonu: Kablo emniyet rezervi uzunluğuna kadar sarıldığında, ayarlanabilir ekipmanın çekilmesini önlemek için sistem sarılmayı durdurur.

Güvenlik özellikleri

• Dielektrik kuvveti

1. Bağlama kutusu: ≥ DC 3000V, giriş-çıkış, arşın oluşması veya arşın oluşması olmadan 1 dakika boyunca korunur.
2. Havadaki güç kaynağı: ≥ DC 3000V, giriş-çıkış, arşın oluşması veya arşın oluşması olmadan 1 dakika boyunca sürdürülür.
3. Bağlı kablo: ≥ DC 3500V, yalıtım tabakası, 1 dakika boyunca bozulmadan veya kemerlenmeden tutulur.

• yalıtım direnci

1. Tutuklama kutusu: Normal atmosfer koşullarında ≥ 100M Ω, @ 20 °C;
2. Havadaki güç kaynağı: Normal atmosfer koşullarında ≥ 100M Ω, @ 20 °C;
3. Bağlı kablo: Normal atmosfer koşullarında ≥ 500M Ω, @ 20 °C.

• Güçlü ve zayıf akım ayırma tasarımı, zayıf akımın müdahalesini etkili bir şekilde azaltır ve ürün güvenliğini artırır.
• Sistem güvenilir bir şekilde topraklanmıştır ve demirleme kutusu gövdesi topraklanmıştır.
• Emniyet rezervi fonksiyonu: Kablo emniyet rezervi uzunluğuna kadar sarıldığında, ayarlanabilir ekipmanın çekilmesini önlemek için sistem sarılmayı durdurur.
