MYUAV Mtow 55kg 220m Kablo Otomatik Bobin için Tether Güç Santrali

MYUAV Mtow 55kg 220m Kablo Otomatik Bobin için Tether Güç Santrali

1.Tipik özellikler
Hafif ve taşınabilir: küçük boyut ve hafif ağırlık, kaydırma veya taşınabilirliği destekler, taşımak kolay ve hızlı dağıtım.

İşleme kolaylığı: Bağlandıktan ve çalıştırıldıktan sonra, uçuş ve iniş sırasında uçağı çalıştırmaya gerek yoktur, sadece uçuş operasyonlarına odaklanın.

Çok fonksiyonel: kapsamlı giriş ve çıkış koruma fonksiyonu (kendini kurtarma), çalışma ve hata kayıt depolama, kablolu iletişim ve mobil görüntüleme ve kontrol desteği.

Otomatik geri çekilme ve geri çekilme: İnsan müdahalesi olmadan, dronun kaldırma, hız ve diğer durumlarına göre kabloları otomatik olarak ayarlayabilir ve otomatik olarak serbest bırakabilir, rulo yapabilir ve koyabilir.

Sabit gerilim düzenleme: Gemi güç kaynağı geniş bir giriş aralığına ve sabit gerilim düzenleme çıkışına sahiptir.ve donanımlı yedek pil kapasitesi drone güvenli iniş zamanını karşılayabilir.

2.Adaptatif drone
Bağlı bir drone sistemi oluşturmak için ilgili dronlarla birlikte kullanılır
Destek uçuş yüksekliği: 120-200m (bağlı kablo 220m, güvenlik uzunluğu saklıdır)
Destek kalkış ağırlığı: 30 ~ 55kg (drone güç verimliliği değişir, parametreler sadece referans içindir)

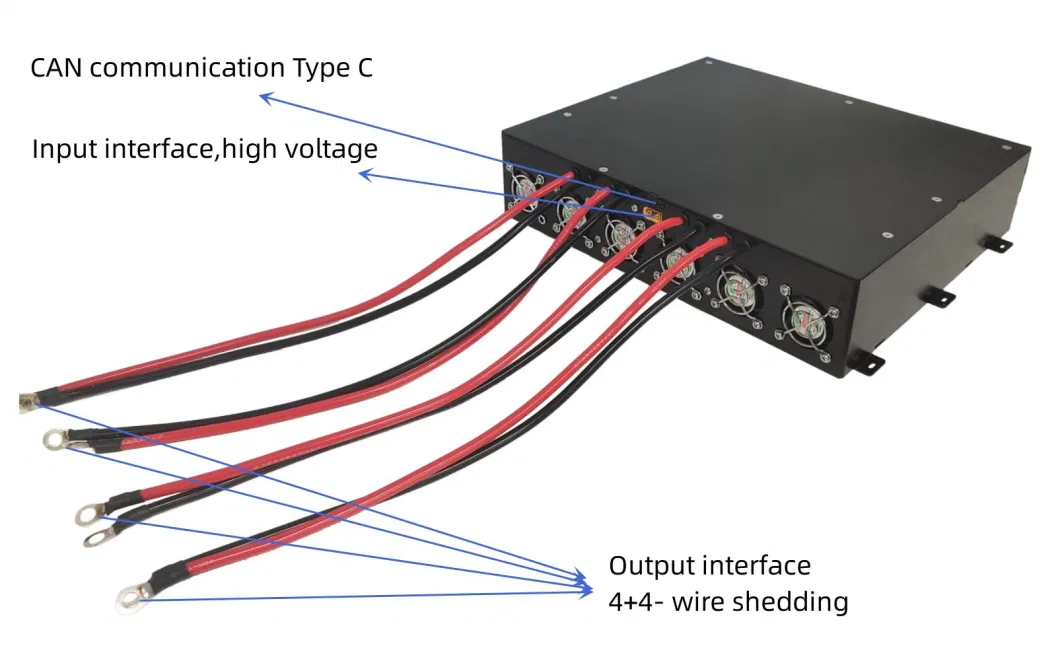

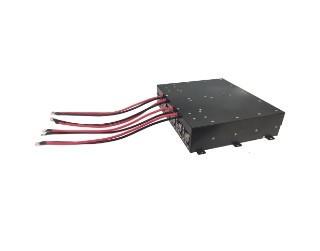

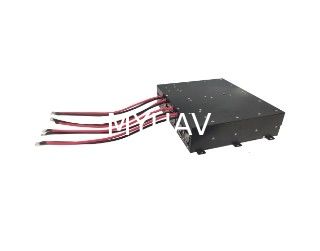

3.Hava modülü(gemi güç kaynağı)

1) Giriş voltajı: 580-810Vdc geniş bir aralıkta giriş, sabit çıkış voltajı;
2) Çıktı v

Altlık: 50 ± 0.5Vdc, özel çıkış voltajını destekler;
3) Çıktı gücü: 12000W (dayanımlı uzun süreli çıkış), 15000W (artı değeri ≤ 30s);

4) Koruma fonksiyonu
a. Giriş aşırı voltaj ve düşük voltaj koruması: kapatma koruması, hata ortadan kaldırma ve kendi kendini kurtarma;
b. Çıkış aşırı akım koruması: sabit akım aşama aşağı koruması, hata ortadan kaldırma ve kendi kendini iyileştirme;
Çıkış kısa devre koruması: çıkış akımı sınırlama işlevi, hata ortadan kaldırma ve kendi kendini kurtarma;
d. Çıkış aşırı sıcaklık koruması: kabuk sıcaklığı 95 ± 2,5 oC olup, soğutulduktan sonra kapatılır ve kendiliğinden kurtarılır.
e. Çıkış aşırı voltaj koruması: otomatik olarak kapatmak ve kilitlemek, yeniden başlatmak ve gücü geri getirmek;

5) İletişim fonksiyonu: CAN iletişimi, gerilim, akım, sıcaklık ve diğer veriler ve durum raporlama;
6) Kurulum yöntemi: kurulum kulaklarını koruyun ve vidalarla sabitleyin;
7) Isı dağılma yöntemi: aktif ısı dağılımı için yerleşik fan, zorlu hava soğutması için rezerve hava kanalı;
8) Arayüz: Giriş XT60, çıkışXT90 veyaKablo dökme, destek arayüz özelleştirme;
9) Boyut: 295*254*71 ± 0,5 mm (kurulum kulakları ve arayüzleri hariç);
10) Ağırlık: 4,5 ± 0,1 kg (dış bağlantılar ve kablolar hariç);

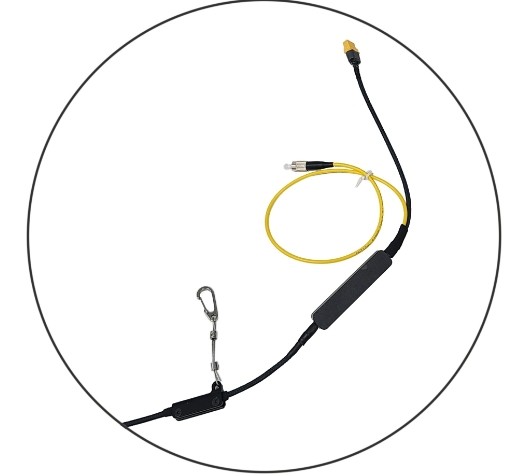

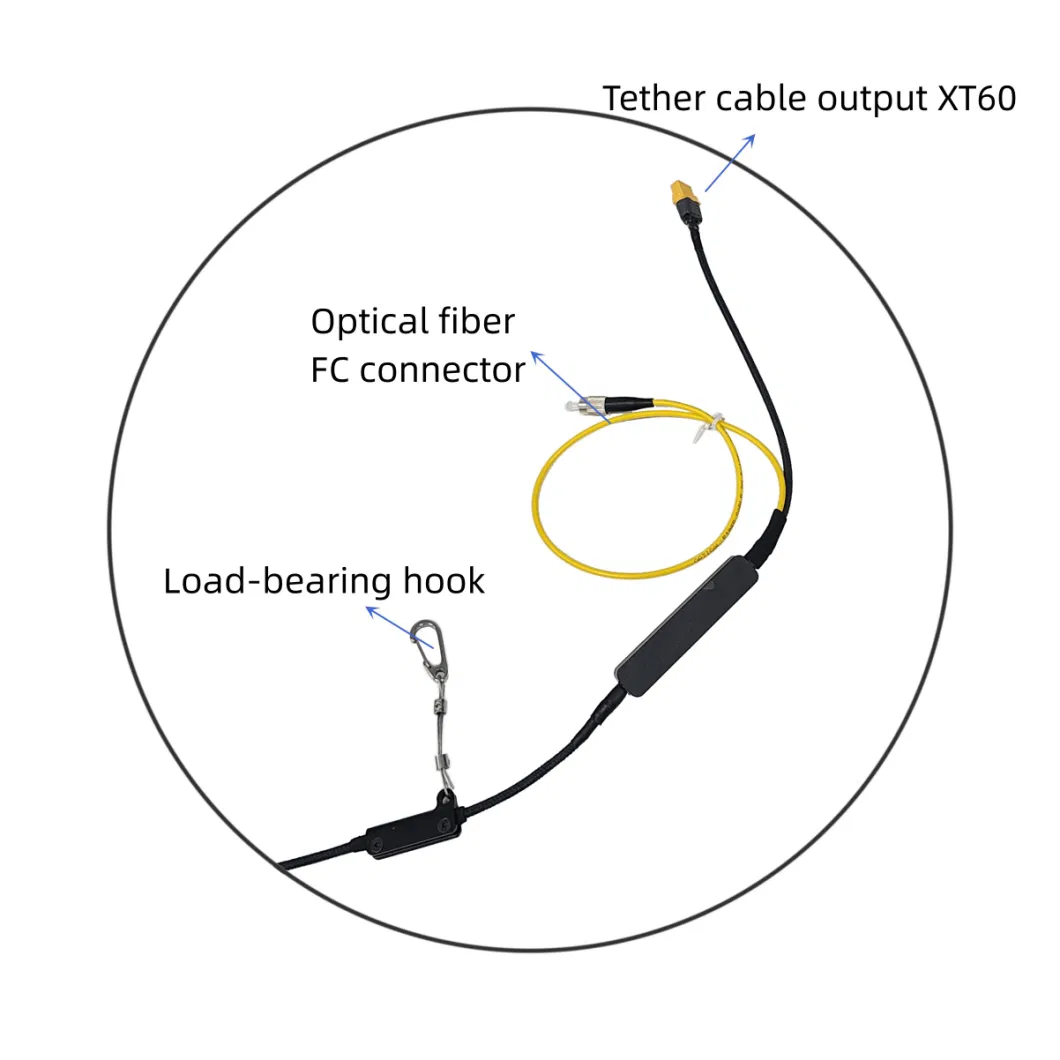

4.TEter cyetenekli

1) Malzeme: Çeşitli iplikli gümüş kaplama bakır tel, kompozit fluoroplastik yalıtım katmanı, sıkıca sarılmış fiber optik birim, yüksek sıcaklığa dayanıklı kopolymer kılıf,Yüksek germe modülü havacılık derecesi lif dokuma tabakası;
2) Çalışan akım: 15-20A;
3) DC direnci: 2,5 ± 0,2 Ω, 100m döngü @ 20 oC,
4) Çekim dayanıklılığı: ≥ 150kg, tekrarlanan geri çekilmeye dayanıklı ve ≥ 1000 kez serbest bırakma süreleri;
5) yalıtım gücü: ≥ 3000Vdc, 1 dakika boyunca arıza olmaz;
6) Kablo uzunluğu: 220 ± 2m (özel kablo uzunluklarını 160 ~ 330m destekliyor);
7) Fiber optik iletişim: Standart yapılandırma optik fiber içermez ve 1-2 optik fiber isteğe bağlıdır.
8) Dış çap: 4,5 ± 0,2 mm;
9) Ağırlık: 29 ± 0,5 g/m.

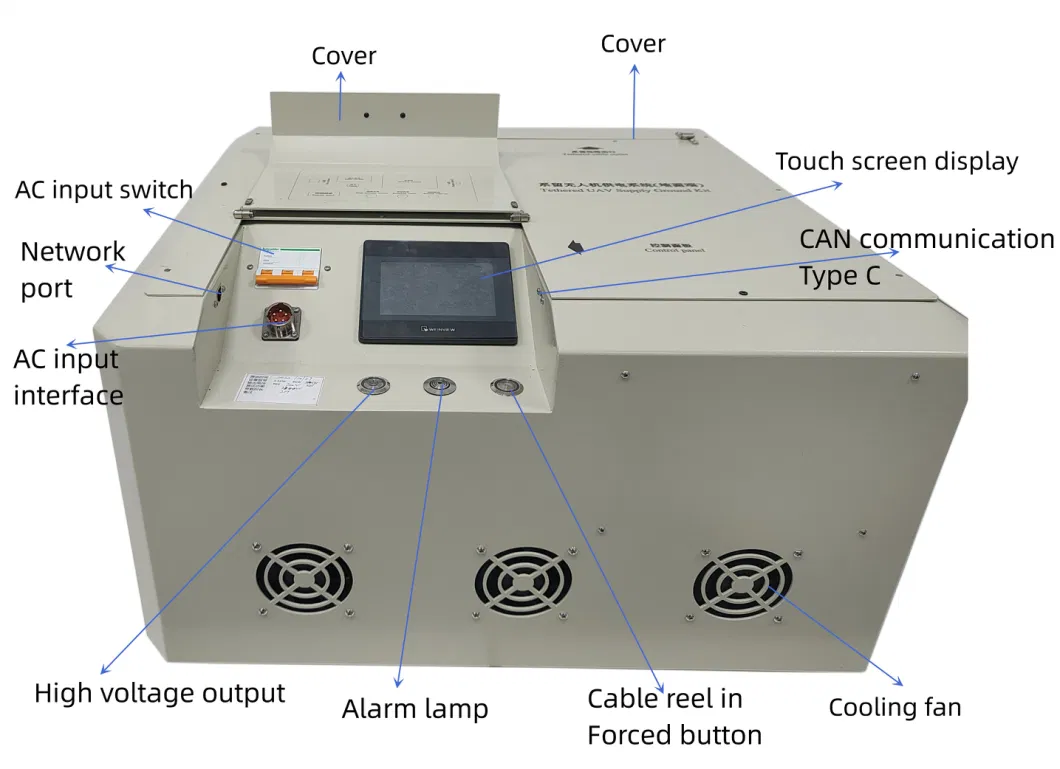

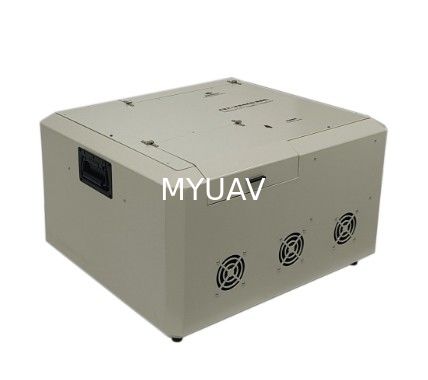

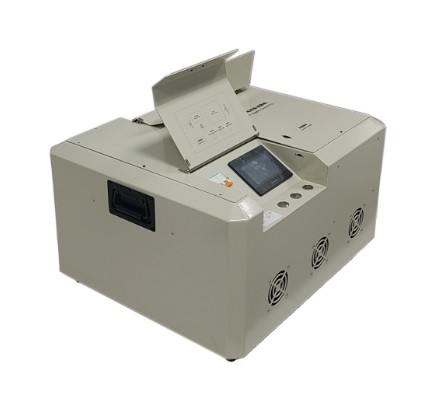

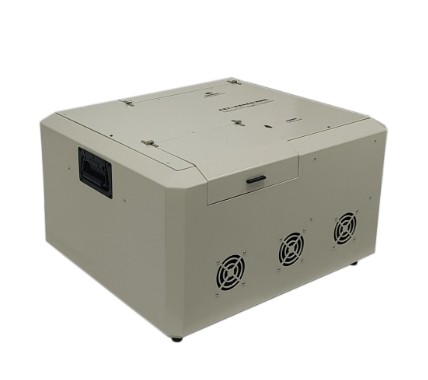

5.ToprakModül(bağlamaKutusu)


1) Giriş voltajı: 260 ~ 530Vac (3 fazlı, iç güç / jeneratör).
2) Çıkış voltajı: 400 ~ 750Vdc ayarlanabilir, fabrika varsayılan 750Vdc;
3) Çıkış gücü: 20000W;


4) Koruma fonksiyonu:
A. Giriş aşırı ve düşük gerilim koruması: kapanma koruması, hata ortadan kaldırma ve kendi kendini kurtarma;
B. Çıkış aşırı akım koruması: sabit akım aşama aşağı koruması, hata ortadan kaldırma ve kendi kendini kurtarma;
C. Çıkış kısa devre koruması: çıkış akımı sınırlama işlevi, hata ortadan kaldırma ve kendi kendini kurtarma;
D. Çıkış aşırı sıcaklık koruması: kabuk sıcaklığı 95 ± 2,5 oC ve soğutma sonrası kendi kendini kurtarır.
E. Çıkış aşırı voltaj koruması: otomatik olarak kapatmak ve kilitlemek, yeniden başlatmak ve geri kazanmak için güç sağlamak;

5) Veri gösterimi: 4.3 inçlik dokunmatik ekran akım, voltaj, sıcaklık, kablo uzunluğu, çalışma kaydı, hata kaydı ve diğer verileri gösterir.
6) Alarm fonksiyonu: Sistem hatası durumunda, ekran ekranı hata bilgisini göstermek için kaydırılacak ve hata uyarısı ışığı kırmızı olarak yanıp sönüp bip yapacaktır;
7) İletişim fonksiyonu: Modbus TCP iletişimi (standart ürünün açık arayüzü yoktur), kablolu iletişimi ve cep telefonu eşzamanlı görüntülemeyi destekler
8) Geri çekilme hızı: 0~2m/s, 10 vites ayarlanabilir;
9) Geri çekme ve serbest bırakma gerilimi: geri çekme ve serbest bırakma gerilimi, ayarlanabilir 10 dişliye ayrılmıştır;
10) Çalışma modu: pasif çıkış kablosu, aktif çıkış kablosu, otomatik bağlama kablosu sargısı ve düğme zorla çıkış kablosu;
11) Taşınabilir taşıma: Araçta taşınabilir veya hareket ettirilebilir, çekiş çubuğu ve rulo bileşenleri ile isteğe bağlıdır.

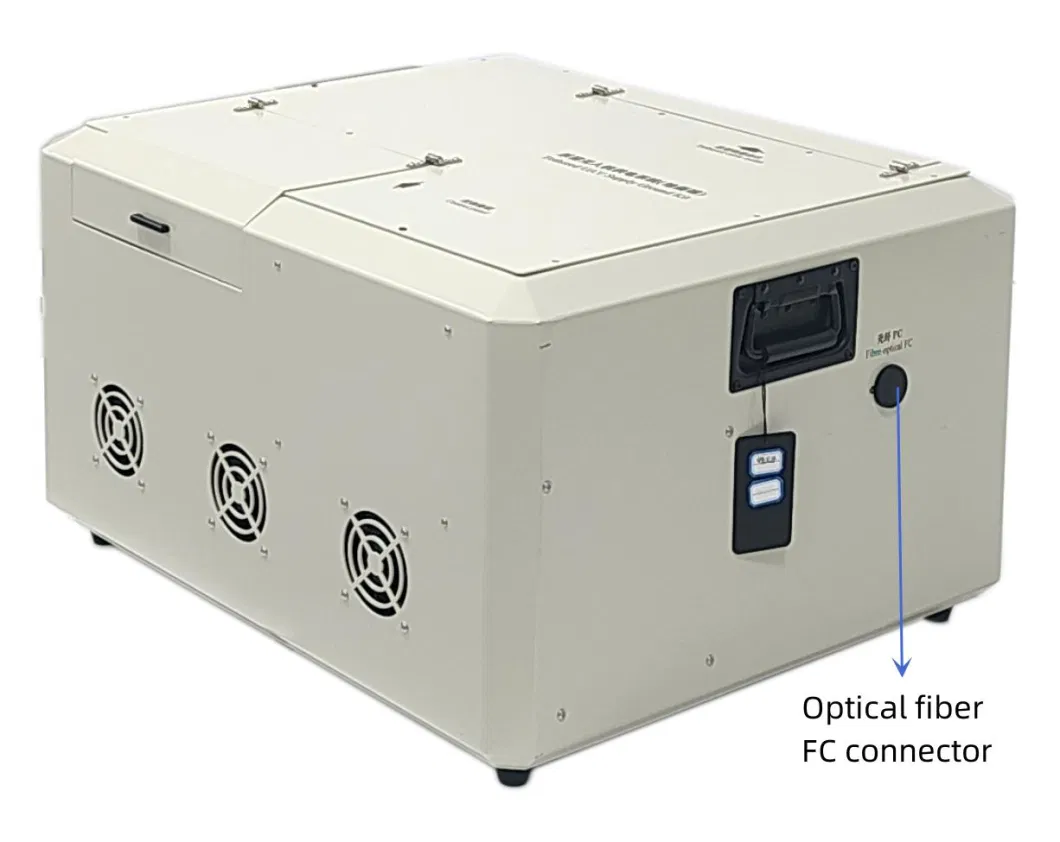

12) Arayüz: Giriş beş çekirdekli havacılık soketi, fiber optik FC bağlantı noktası (iftiharlı), iletişim ağ bağlantı noktası, Type-c;
13) Düğmeler ve anahtarlar: yüksek voltajlı çıkış düğmesi, zorlu düğmede kablo rulo, AC giriş düğmesi, alarm lambası;
14) Fiber optik iletişim: Standart konfigürasyonlar optik lifleri içermez ve bir veya birden fazla optik optoelektronik kompozit kablo ile donatılabilir.
15) Boyut: 645*550*350mm (koruma durumu).
16) Ağırlık: 40kg (özlü bileşenler hariç)
17) Çalışma sıcaklığı: -25 ~ 55C.
18) Yükseklik: 3000m


Sık Sorulan Sorular

1S: MYUAV'nin bağlı enerji santrali nedir?
**A:** MYUAV'nin bağlı enerji santrali, büyük bir drone'u bir yeraltı güç kaynağına bağlamak için bağlı drone teknolojisini kullanan yenilikçi yüksek irtifalı bir güç üretimi çözümüdür.Uçak küçük bir rüzgar türbini veya güneş panelini gökyüzüne uçmak için taşırElektrik üretmek için yüksek irtifa rüzgar veya güneş ışığı kaynaklarını kullanıyor ve sonra gücü bağlanmış kablolar aracılığıyla yere geri gönderiyor.

2. ** S: MYUAV bağlı enerji santrali nasıl çalışır? **.
**A:** Çalışma prensibi esas olarak, rüzgar hızının daha istikrarlı ve güçlü olduğu, geleneksel rüzgar türbini ulaşamayacağı bir yüksekliğe yükseltmek için drone'u bir platform olarak kullanmaktır.Bu sayede enerji üretimi verimliliğini artırmakUAV, UAV'nin uçuşunu ve güç üreten ekipmanların çalışmasını sürdürmek için yere bağlı yüksek dayanıklı kablolar aracılığıyla sürekli bir elektrik kaynağı alır.

3. ** S: MYUAV bağlı enerji santrali ne kadar verimlidir? **.
**A:** Çünkü gerçek veriler belirli UAV modeline ve güç üreten ekipman konfigürasyonuna bağlıdır.MYUAV, rüzgar veya güneş kaynaklarının verimli kullanımı yoluyla alan birimi başına enerji üretimini artırabilirGeleneksel yer tabanlı elektrik santrallerine kıyasla, yüksek irtifa rüzgar veya güneş enerjisi, birim alan başına daha yüksek bir güç üretme potansiyeline sahiptir.Ama tam verimlilik rakamları, MYUAV şirketinin sunduğu ürün performans göstergelerine atıfta bulunmalıdır..

4. ** S: MYUAV bağlı enerji santralleri hangi ortamda çalışabilir? **.
**A:** MYUAV'nin bağlı güç santralleri, aşırı hava koşullarından kaçınmak gibi güvenli bir hava koşulları aralığında çalışabilmelidir.Bağlı kabloların güvenliğini ve istikrarını sağlarkenSatın almadan önce ayrıntılı standartlar için özel çalışma ortamı koşulları MYUAV ile görüşülmelidir.

5. ** S: Bağlı UAV'leri nasıl kurtarır ve bakım yaparız? **.
**A:** MYUAV, gerekirse test edilen UAV'yi güvenli bir şekilde iniş ve kurtarmak için otomatik veya yarı otomatik bir kurtarma sistemi ile donatılabilir.UAV'deki güç üretimi ekipmanlarının düzenli bakım kontrollerini yaparkenBakım süreci, drone gövdesinin, güç sisteminin, güç üretimi ekipmanlarının ve bağlı kabloların bütünlüğü denetimini ve onarımını içerebilir.

Yukarıdaki bilgiler yine bağlı UAV teknolojisinin genel uygulamasına dayanmaktadır.Lütfen en son ve en doğru ürün tanımları için doğrudan şirkete başvurun., performans parametreleri ve servis desteği.
