MYUAV Güç Tedarik Sistemi Bağlantı Drone Sistemi

MYUAV Güç Tedarik Sistemi Bağlantı Drone Sistemi

1.Tipik özellikler
1) Hafif ve taşınabilir: küçük boyutlu, hafif ağırlıklı, destekleyici çekme çubuğu veya taşınabilir, taşımak kolay ve hızlı dağıtım;

2) Basit işletim: bağlantı açıldıktan sonra, kalkış ve iniş sırasında UAV'yi çalıştırmaya gerek yoktur, sadece UAV'yi çalıştırın;

3) Güçlü: kapsamlı giriş ve çıkış koruma fonksiyonu, çalışma ve hata kayıt depolama, kablolu iletişimi ve cep telefonu senkronizasyonunu destekler;

4) Otomatik geri çekilme ve geri çekilme: uyarlanabilir ayarlama ve otomatik ödeme, alım ve kablo düzenlemesi, insan müdahalesi olmadan, uçağın kaldırma ve hızına göre;

5) Sabit voltaj stabilizasyonu: hava güç kaynağı geniş bir giriş aralığına ve sabit voltaj stabilizasyon çıkışına sahiptir. Bekleme pilinin kapasitesi UAV'nin iniş süresini karşılayabilir.

2.Adaptatif drone
UAV'lerle eşleştirilerek bağlı bir drone sistemi oluşturur.
1) Destek uçuş yüksekliği: 120 ~ 220m (kablo uzunluğu: 220m, güvenlik uzunluğu rezerve edilmiştir);
2) Destek kalkış ağırlığı: 30 ~ 55kg (UAV güç verimliliği farklıdır, bu veriler yalnızca referans içindir).

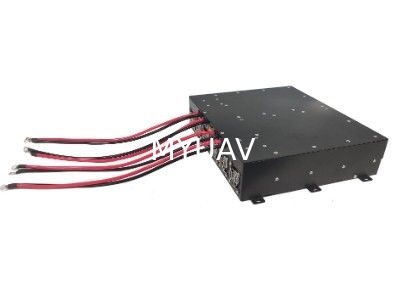

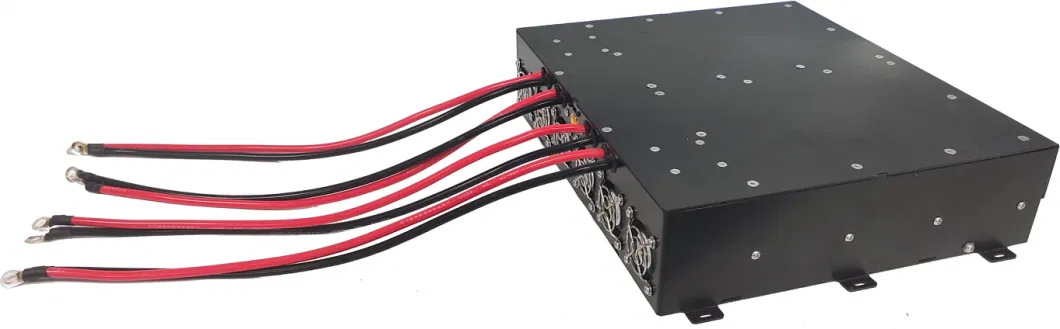

3.Hava modülü(gemi güç kaynağı)


1) Giriş voltajı: 580 ~ 810Vdc geniş aralık giriş, sabit voltaj çıkışı;
2) Çıkış voltajı: 50± 0.5Vdc, çıkış voltaj özelleştirmesini destekler;
3) Çıktı gücü: 12000W (dayanımlı uzun süreli çıkış), 15000W (artı değeri ≤ 30s);

4) Koruma fonksiyonu
A. Giriş aşırı ve düşük gerilim koruması: kapanma koruması, hata ortadan kaldırma ve kendi kendini kurtarma;
B. Çıkış aşırı akım koruması: sabit akım aşama aşağı koruması, hata ortadan kaldırma ve kendi kendini kurtarma;
C. Çıkış kısa devre koruması: çıkış akımı sınırlama işlevi, hata ortadan kaldırma ve kendi kendini kurtarma;
D. Çıkış aşırı sıcaklık koruması: kabuk sıcaklığı 95 ± 2,5 oC ve soğutma ve kendi kendini kurtarma sonrası;
E. Çıkış aşırı voltaj koruması: otomatik olarak kapatmak ve kilitlemek, yeniden başlatmak ve geri kazanmak için güç sağlamak;

5) İletişim fonksiyonu: CAN iletişimi, gerilim, akım, sıcaklık ve diğer veriler ve durum raporlama;
6) Kurulum yöntemi: kurulum çubuğu rezerve edilmiş ve vidalarla sabitlenmiştir.
7) Sıcaklık dağılma modu: dahili fan aktif ısı dağılımı, rezerve hava borusu zorlu hava soğutması;
8) Arayüz: giriş XT60, çıkış XT90, destek arayüz özelleştirme;
9) Boyut: 295*254*71 ± 0.5mm (montaj tulumu ve arayüzü hariç);
10) Ağırlık: 4,5 ± 0,1 kg (dış bağlantılar ve teller hariç).


4.TEter cyetenekli


1) Malzeme: çok ipliklik gümüş kaplama bakır tel, kompozit fluoroplastik yalıtım katmanı, sıkıca sarılmış optik fiber ünitesi, yüksek sıcaklığa dayanıklı kopolymer kabuğu,Yüksek çekim modülü havacılık sınıfı lif örgü;
2) Çalışma akımı: 15 ~ 20A;
3) DC direnci: 2,5 ± 0,2 Ω, 100m döngü @ 20 oC,
4) Çekim dayanıklılığı: ≥ 200kg, tekrarlanan geri çekilme ve serbest bırakma direnci ≥ 1000 kez;
5) yalıtım gücü: ≥ 3000Vdc, 1 dakikalık bir arıza yok;
6) Bağlama uzunluğu: 220 ± 2m;
7) Optik fiber iletişimi: 1 optik fiber FC konektörü ile özelleştirilmiştir (ifadesi);
8) Dış çap: 4,5 ± 0,2 mm;
9) Ağırlık: 46 ± 0,5 g/m.

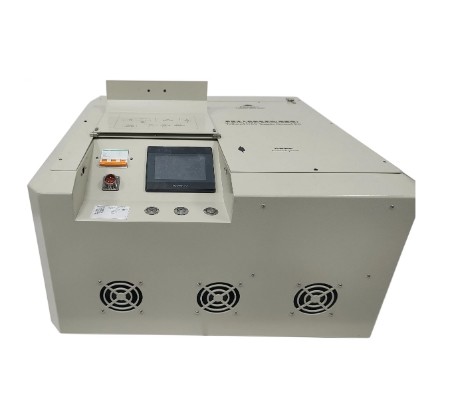

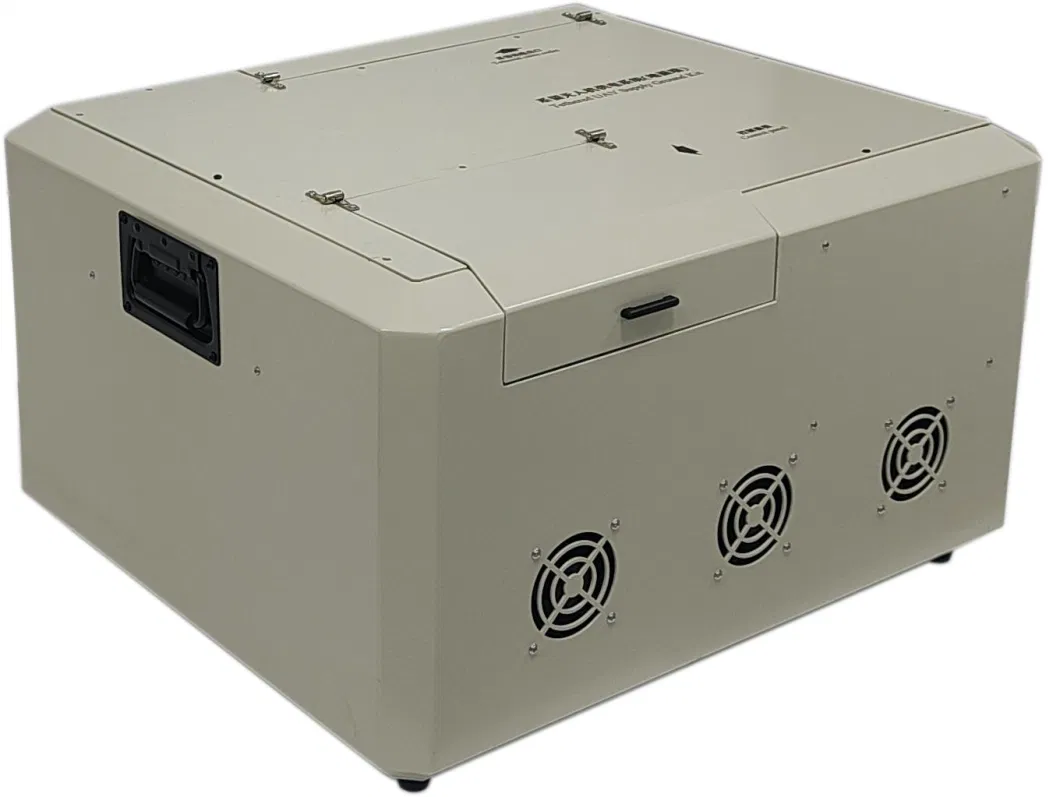

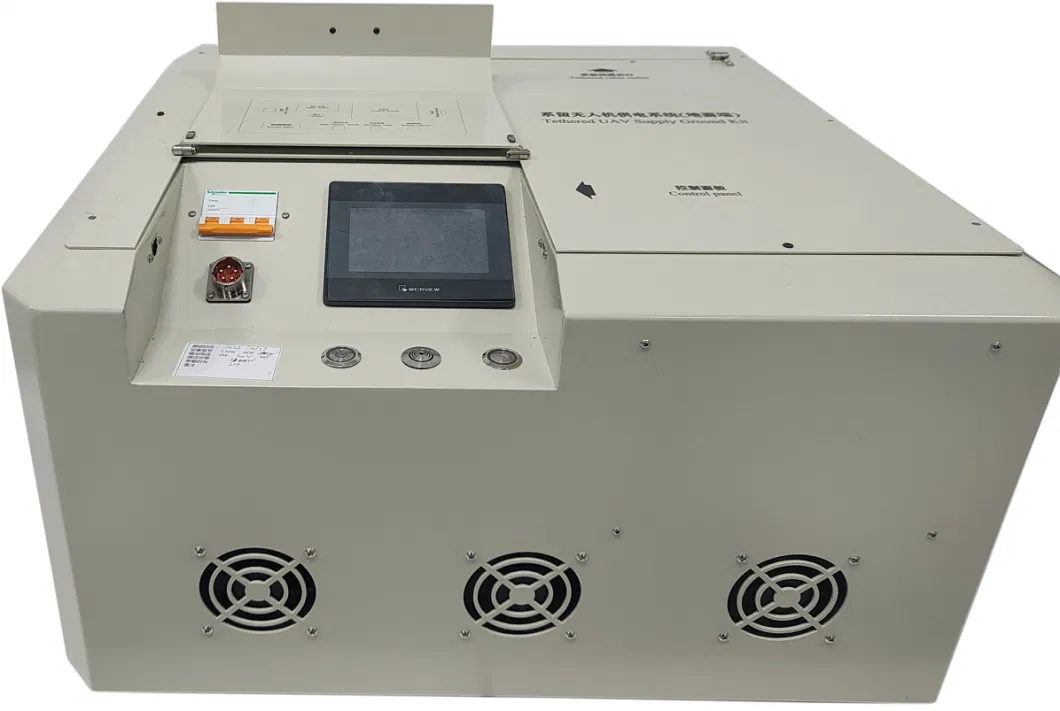

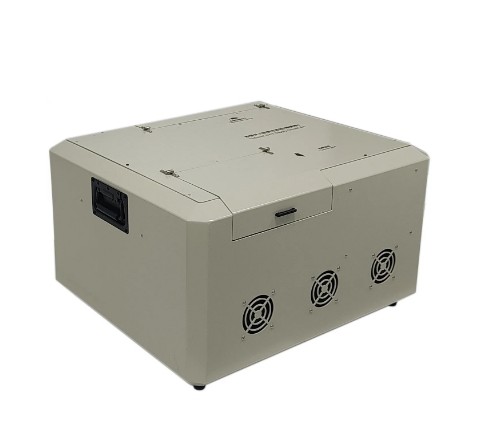

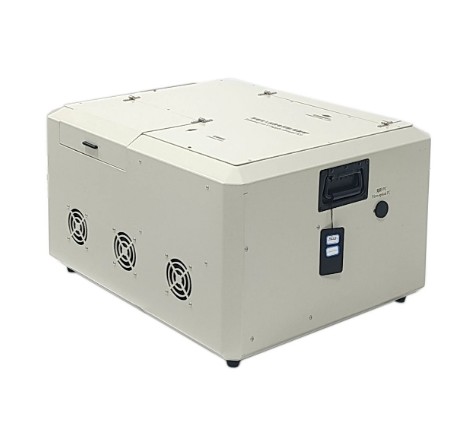

5.ToprakModül(bağlamaKutusu)


1) Giriş voltajı: 270~490Vac üç fazlı, 50/60Hz;
2) Çıkış voltajı: 400 ~ 750Vdc ayarlanabilir, fabrika varsayılan 750Vdc;
3) Çıkış gücü: 20000W;

4) Koruma fonksiyonu
A. Giriş aşırı ve düşük gerilim koruması: kapanma koruması, hata ortadan kaldırma ve kendi kendini kurtarma;
B. Çıkış aşırı akım koruması: sabit akım aşama aşağı koruması, hata ortadan kaldırma ve kendi kendini kurtarma;
C. Çıkış kısa devre koruması: çıkış akımı sınırlama işlevi, hata ortadan kaldırma ve kendi kendini kurtarma;
D. Çıkış aşırı sıcaklık koruması: kabuk sıcaklığı 95 ± 2,5 oC ve soğutma kendi kendini kurtarma;
E. Çıkış aşırı voltaj koruması: otomatik olarak kapatmak ve kilitlemek, yeniden başlatmak ve geri kazanmak için güç sağlamak;

5) Veri görüntüleme: 4.3 inçlik dokunmatik ekran akım, voltaj, sıcaklık, kablo rulo uzunluğu, operasyon kaydı, arıza kaydı ve diğer verileri gösterir;
6) Alarm fonksiyonu: Sistemde arıza olduğunda, ekran ekranı arıza bilgisini görüntüleyecek ve arıza uyarısı ışığı kırmızı olarak yanıp sönecek ve bipleyecek;
7) İletişim fonksiyonu: rezerve ağ arayüzü, Modbus tcp iletişimi, kablolu iletişimi ve cep telefonu senkronizasyon ekranını destekle;
8) Kablo rulo girme ve çıkma maksimum hız: 0 ~ 2m/s, 10 vites ayarlanabilir;
9) Kablo rulonunun giriş ve çıkış gerilimi: Kablo rulonunun giriş ve çıkış gerilimi 10 dişliye ayrılır ve ayarlanabilir;
10) Çalışma modu: pasif rulo dışarı, aktif rulo içine, otomatik tel düzenleme, ve dinlenme kablosunda zorlu rulo düğmesine basılabilir;
11) Taşıma taşıma: çekme çubuğunu desteklemek ve taşınabilir el taşıma;
12) Arayüz: Giriş 3 çekirdek havacılık soketi, optik fiber FC portu (ihtiyaç duyulmaz), iletişim ağı portu LAN portu, Tip-c;
13) Düğmeler ve anahtarlar: yüksek voltajlı çıkış düğmesi, zorlu düğmede kablo rulo, AC giriş düğmesi, alarm lambası;
14) Boyut: 645*550*350 ± 0.5mm;
15) Ağırlık: 40 ± 0,5kg (bağlı kablo dahil).

Sık Sorulan Sorular

1S: MYUAV'nin bağlı enerji santrali nedir?
**A:** MYUAV'nin bağlı enerji santrali, büyük bir drone'u bir yeraltı güç kaynağına bağlamak için bağlı drone teknolojisini kullanan yenilikçi yüksek irtifalı bir güç üretimi çözümüdür.Uçak küçük bir rüzgar türbini veya güneş panelini gökyüzüne uçmak için taşırElektrik üretmek için yüksek irtifa rüzgar veya güneş ışığı kaynaklarını kullanıyor ve sonra gücü bağlanmış kablolar aracılığıyla yere geri gönderiyor.

2. ** S: MYUAV bağlı enerji santrali nasıl çalışır? **.
**A:** Çalışma prensibi esas olarak, rüzgar hızının daha istikrarlı ve güçlü olduğu, geleneksel rüzgar türbini ulaşamayacağı bir yüksekliğe yükseltmek için drone'u bir platform olarak kullanmaktır.Bu sayede enerji üretimi verimliliğini artırmakUAV, UAV'nin uçuşunu ve güç üreten ekipmanların çalışmasını sürdürmek için yere bağlı yüksek dayanıklı kablolar aracılığıyla sürekli bir elektrik kaynağı alır.

3. ** S: MYUAV bağlı enerji santrali ne kadar verimlidir? **.
**A:** Çünkü gerçek veriler belirli UAV modeline ve güç üreten ekipman konfigürasyonuna bağlıdır.MYUAV, rüzgar veya güneş kaynaklarının verimli kullanımı yoluyla alan birimi başına enerji üretimini artırabilirGeleneksel yer tabanlı elektrik santrallerine kıyasla, yüksek irtifa rüzgar veya güneş enerjisi, birim alan başına daha yüksek bir güç üretme potansiyeline sahiptir.Ama tam verimlilik rakamları, MYUAV şirketinin sunduğu ürün performans göstergelerine atıfta bulunmalıdır..

4. ** S: MYUAV bağlı enerji santralleri hangi ortamda çalışabilir? **.
**A:** MYUAV'nin bağlı güç santralleri, aşırı hava koşullarından kaçınmak gibi güvenli bir hava koşulları aralığında çalışabilmelidir.Bağlı kabloların güvenliğini ve istikrarını sağlarkenSatın almadan önce ayrıntılı standartlar için özel çalışma ortamı koşulları MYUAV ile görüşülmelidir.

5. ** S: Bağlı UAV'leri nasıl kurtarır ve bakım yaparız? **.
**A:** MYUAV, gerekirse test edilen UAV'yi güvenli bir şekilde iniş ve kurtarmak için otomatik veya yarı otomatik bir kurtarma sistemi ile donatılabilir.UAV'deki güç üretimi ekipmanlarının düzenli bakım kontrollerini yaparkenBakım süreci, drone gövdesinin, güç sisteminin, güç üretimi ekipmanlarının ve bağlı kabloların bütünlüğü denetimini ve onarımını içerebilir.

Yukarıdaki bilgiler yine bağlı UAV teknolojisinin genel uygulamasına dayanmaktadır.Lütfen en son ve en doğru ürün tanımları için doğrudan şirkete başvurun., performans parametreleri ve servis desteği.
