MYUAV Bağlı Drone / UAV için Yüksek Voltajlı Güç Tedarikçisi

Ürün genel bakışı

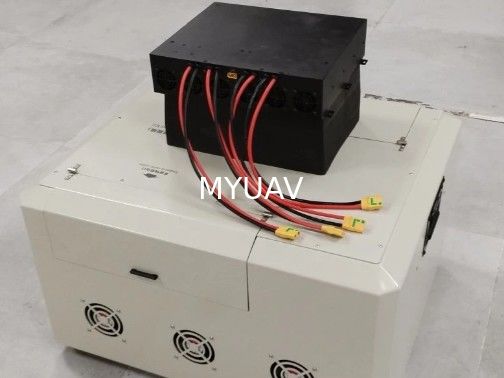

Bu ürün iki parçayı içerir: yer ucu bağlama kutusu ve gökyüzü ucunda hava kaynaklı güç kaynağı. Bağlama kutusu AC/DC DC güç kaynağı, otomatik alma ve ödemesi cihazı,Ana ağın tek fazlı AC gücünü dönüştürmek için bağ kablosu ve akıllı kontrol modülü, jeneratör veya mobil güç kaynağı yüksek voltajlı güç içine ve bağlama kablosu aracılığıyla hava güç kaynağına aktarmak.Havadaki güç kaynağı güvenli bir şekilde orijinal bir bataryayı değiştirebilir ve sabit bir voltaj dengesini sağlayabilir, standart yük ağırlığını azaltmadan UAV için sürekli ve güvenilir uzun dayanıklı güç kaynağı.Sistem, UAV'nin yükseliş ve düşüşünü takip ederek hatı otomatik olarak geri çekme ve serbest bırakma fonksiyonuna sahiptir..

Adapte edici UAV

1) Destek uçuş yüksekliği: 120 ~ 200m (kablo uzunluğu: 220m, güvenlik uzunluğu rezerve edilmiştir);
2) Destek kalkış ağırlığı: 30 ~ 55kg (UAV güç verimliliği farklıdır, bu veriler yalnızca referans içindir).

Çevre özellikleri
1) Oda sıcaklığı: - 20 ~ 45 oC (iş), - 40 ~ 65 oC (depolama);
2) Nitelikli nem: 10 ~ 80% RH (iş), 5 ~ 90% RH (depolama); 3) Yükseklik: 0 ~ 3000m.

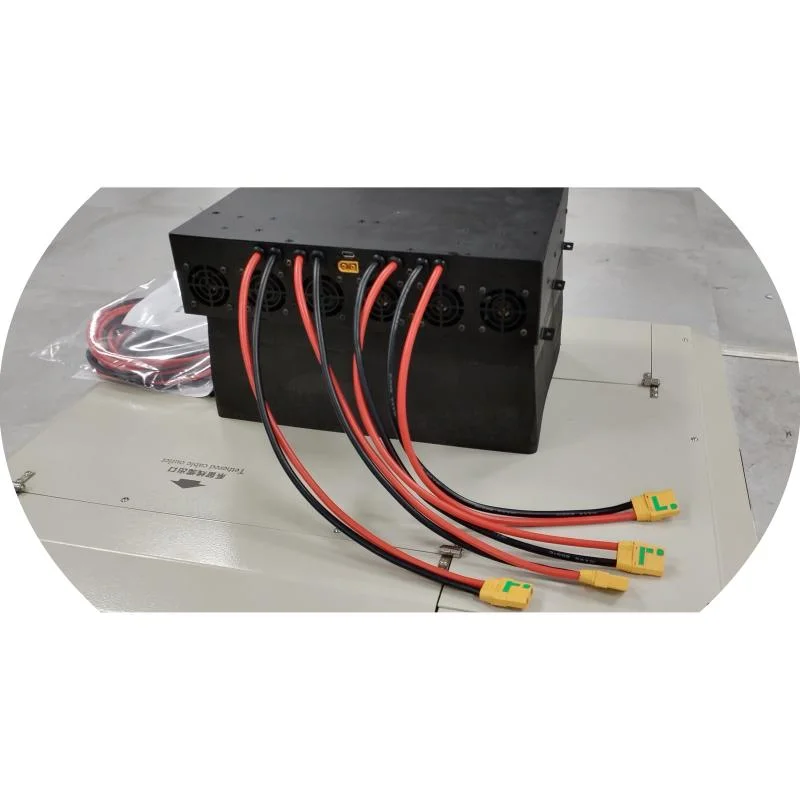

Hava modülü güç kaynağı

Giriş voltajı	580~810Vdc geniş menzilli giriş, sabit gerilim çıkışı
Çıktı voltajı	50 ± 0.5Vdc, çıkış voltaj özelleştirmesini destekler
Çıktı gücü	1200W (uzun süreli nominal çıkış), 15000W (artı değeri ≤ 30s)
İletişim fonksiyonu	CAN iletişimi, voltaj, akım, sıcaklık ve diğer veriler ve durum raporlama
Kurulum yöntemi	kurulum için rezerve edilmiş ve vidalarla sabitlenmiştir.
Sıcaklık dağılma modu	Dahili fan aktif ısı dağılımı, rezerve hava borusu zorlu hava soğutması
Arayüz	giriş XT60, çıkış tel dökme veya çıkış XT90, destek arayüz özelleştirme
Boyut	295*254*71 ± 0,5mm (kurulum kulakları ve arayüzleri hariç)

Ağırlık

4.5 ± 0,1kg (dış bağlantılar ve kablolar hariç)

Koruma fonksiyonu
A. Giriş aşırı ve düşük gerilim koruması: kapanma koruması, hata ortadan kaldırma ve kendi kendini kurtarma;
B. Çıkış aşırı akım koruması: sabit akım aşama aşağı koruması, hata ortadan kaldırma ve kendi kendini kurtarma;
C. Çıkış kısa devre koruması: çıkış akımı sınırlama işlevi, hata ortadan kaldırma ve kendi kendini kurtarma;
D. Çıkış aşırı sıcaklık koruması: kabuk sıcaklığı 95 ± 2,5 oC ve soğutma ve kendi kendini kurtarma sonrası;
E. Çıkış aşırı voltaj koruması: otomatik olarak kapatmak ve kilitlemek, yeniden başlatmak ve geri kazanmak için güç sağlamak;

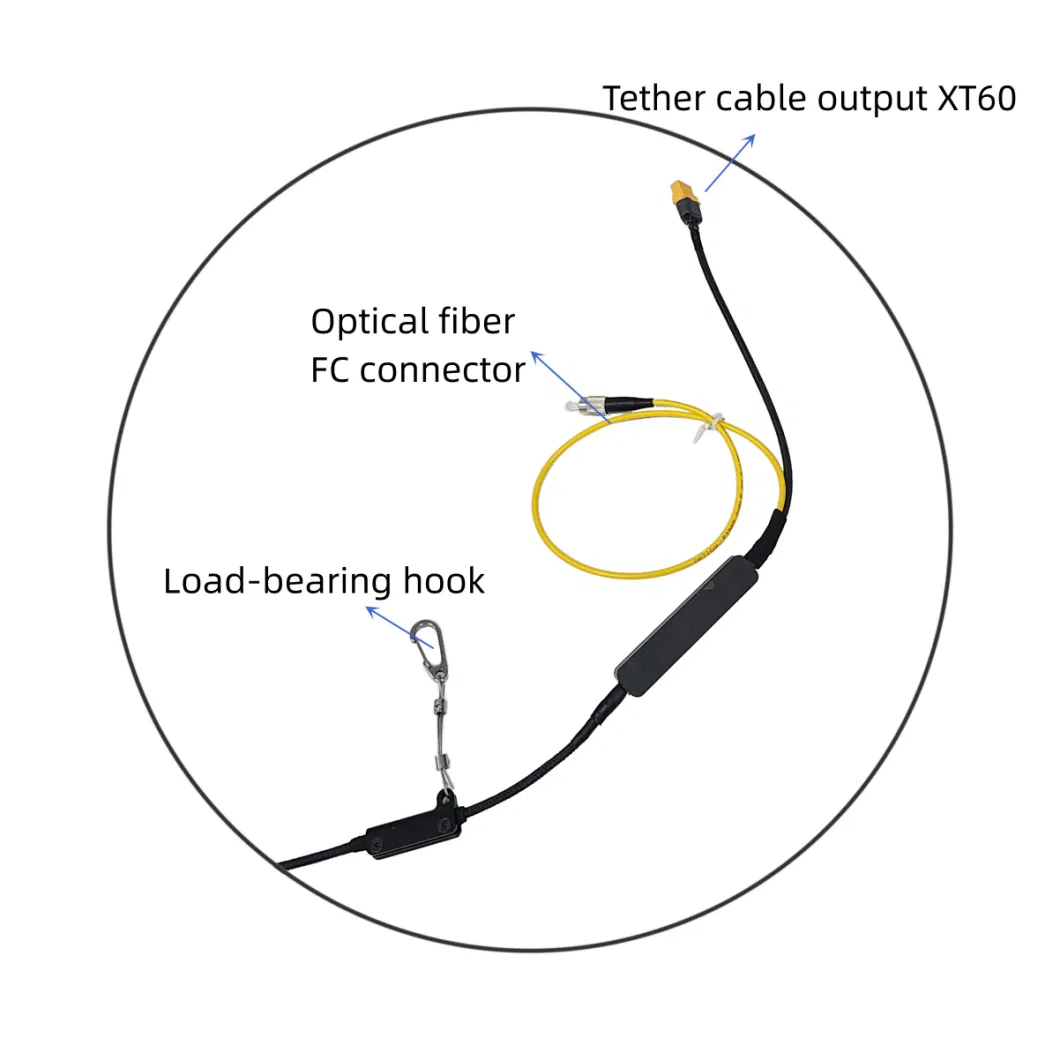

Tether kablosu

Malzeme	Çeşitli ipli, gümüş kaplama bakır tel, kompozit fluoroplastik yalıtım katmanı, sıkıca sarılmış fiber optik birim, yüksek sıcaklığa dayanıklı kopolymer kılıf,Yüksek germe modülü havacılık derecesi lif dokuma tabakası
Çalışma akımı	15-20A
DC direnci	2.5 ± 0.2 Ω, 100m döngü @ 20 oC
Çekim gücü	≥ 150kg, tekrarlanan geri çekilmeye ve serbest bırakma zamanlarına ≥ 1000 kere dayanıklı
İzolasyon gücü	≥ 3000Vdc, 1 dakika boyunca arıza yok
Kablo uzunluğu	220 ± 2m; fiber optik kablo 1 çekirdek, bağlama kablosunun içinde ve FC konektörü (ihtiyaç duyulmaz)
Dış çapı	5.0 ± 0.2 mm
Ağırlık	29 ± 0,5 g/m

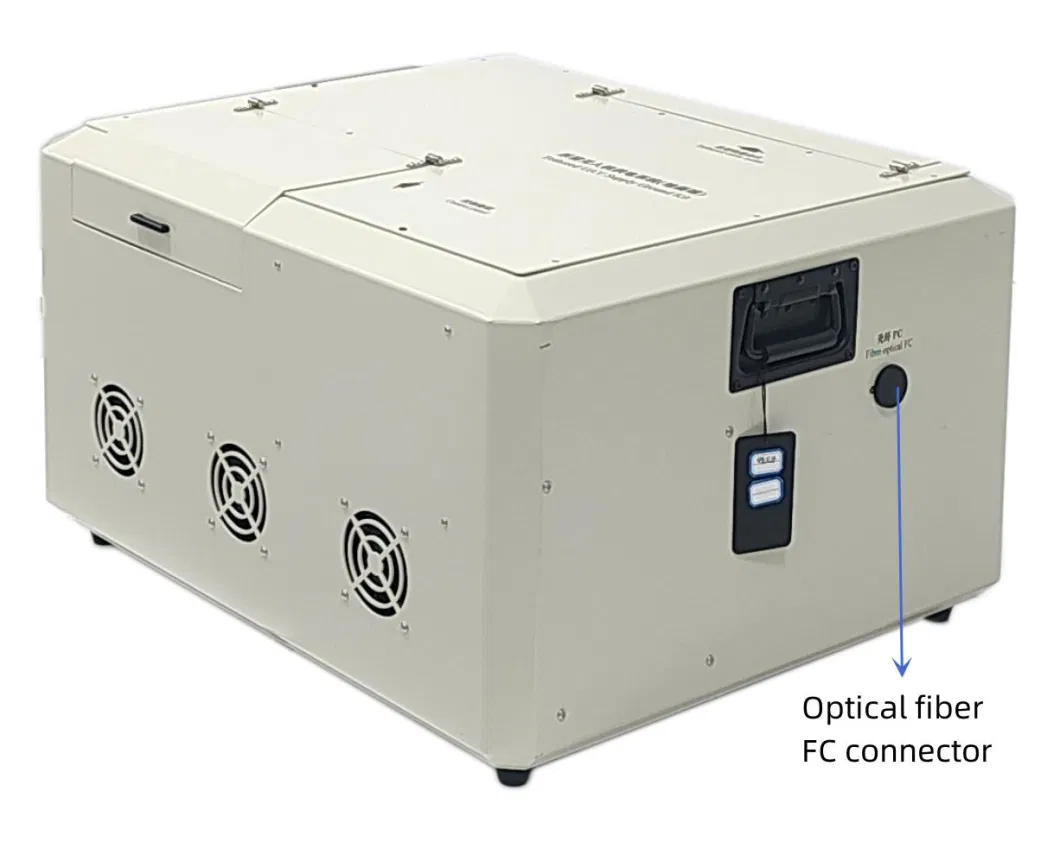

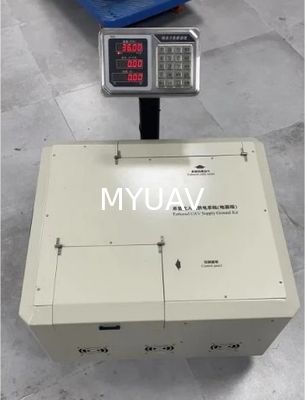

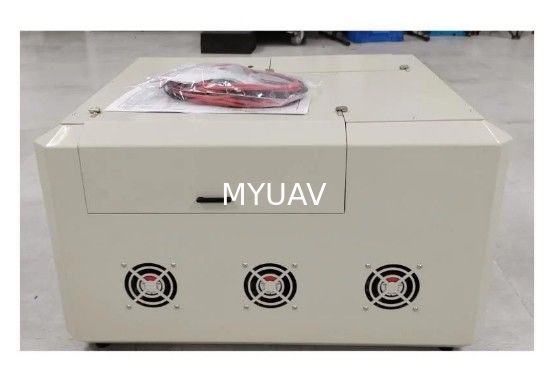

Yer modülü güç kaynağı

Giriş voltajı	277~490Vac @ tam yük çıkışı, 85~176Vac @ yarı yük çıkışı, 50/60Hz
Çıktı voltajı	400~750Vdc ayarlanabilir, fabrika varsayılan 750Vdc
Çıktı gücü	20000W

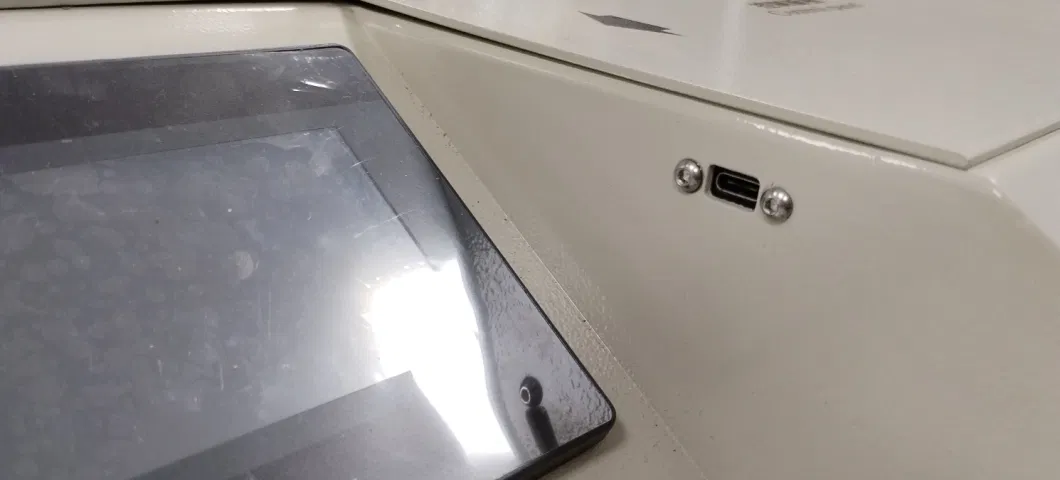

Veri gösterimi	4.3 inç dokunmatik ekran akım, voltaj, sıcaklık, kablo rulo uzunluğu, operasyon kaydı, hata kaydı ve diğer verileri görüntüler
Alarm fonksiyonu	Sistem hatalar olduğunda, ekran hata bilgilerini gösterecek ve hata uyarı ışığı kırmızı yanıp sönüp bip olacak
İletişim fonksiyonu	rezerve ağ arayüzü, Modbus tcp iletişim, kablolu iletişimi ve cep telefonu senkronizasyon ekranını destekle
Kablo bobini girer ve çıkar. Maksimum hız	0~2m/s, 10 vites ayarlanabilir
Kablo rulo girme ve çıkma gerilimi	Kablo bobin girme ve çıkma gerilimi ayarlanabilir 10 dişli bölünmüştür

Çalışma modu	pasif rulo dışarı, aktif rulo içine, otomatik tel düzenleme, ve dinlenme kablosunda zorlu rulo düğmesine basmak olabilir
Taşımacılık	Araçlarda taşınabilir veya taşınabilir

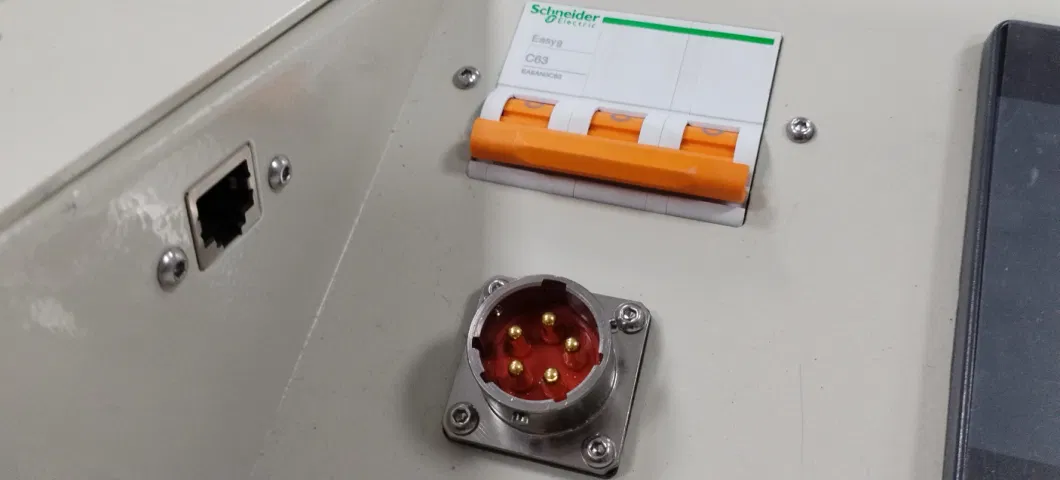

Arayüz	Giriş 5 çekirdekli havacılık soketi, optik fiber FC bağlantı noktası (ihtiyaç duyulmaz), iletişim ağı bağlantı noktası, CAN bağlantı noktası

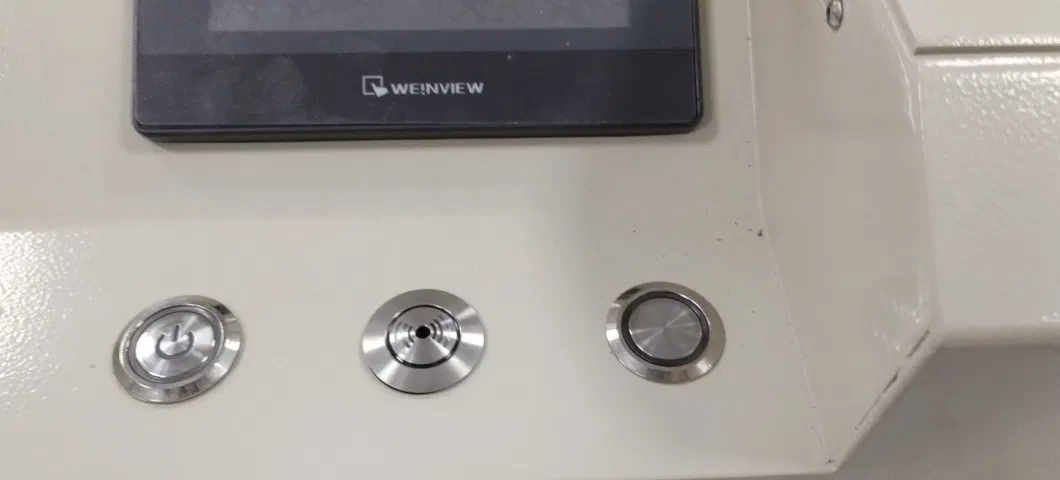

Düğmeler ve anahtarlar	Yüksek voltajlı çıkış düğmesi, zorlu düğmede kablo rulo, AC giriş anahtarı, alarm lambası
Boyut	645*550*350mm (koruma durumu)
Ağırlık	36 kg (özlü bileşenler hariç)

Koruma fonksiyonu
A. Giriş aşırı ve düşük gerilim koruması: kapanma koruması, hata ortadan kaldırma ve kendi kendini kurtarma;
B. Çıkış aşırı akım koruması: sabit akım aşama aşağı koruması, hata ortadan kaldırma ve kendi kendini kurtarma;
C. Çıkış kısa devre koruması: çıkış akımı sınırlama işlevi, hata ortadan kaldırma ve kendi kendini kurtarma;
D. Çıkış aşırı sıcaklık koruması: kabuk sıcaklığı 95 ± 2,5 oC ve soğutma kendi kendini kurtarma;
E. Çıkış aşırı voltaj koruması: otomatik olarak kapatmak ve kilitlemek, yeniden başlatmak ve geri kazanmak için güç sağlamak;

Sık Sorulan Sorular

1S: MYUAV'nin bağlı enerji santrali nedir?
**A:** MYUAV'nin bağlı enerji santrali, büyük bir drone'u bir yeraltı güç kaynağına bağlamak için bağlı drone teknolojisini kullanan yenilikçi yüksek irtifalı bir güç üretimi çözümüdür.Uçak küçük bir rüzgar türbini veya güneş panelini gökyüzüne uçmak için taşırElektrik üretmek için yüksek irtifa rüzgar veya güneş ışığı kaynaklarını kullanıyor ve sonra gücü bağlanmış kablolar aracılığıyla yere geri gönderiyor.

2. ** S: MYUAV bağlı enerji santrali nasıl çalışır? **.
**A:** Çalışma prensibi esas olarak, rüzgar hızının daha istikrarlı ve güçlü olduğu, geleneksel rüzgar türbini ulaşamayacağı bir yüksekliğe yükseltmek için drone'u bir platform olarak kullanmaktır.Bu sayede enerji üretimi verimliliğini artırmakUAV, UAV'nin uçuşunu ve güç üreten ekipmanların çalışmasını sürdürmek için yere bağlı yüksek dayanıklı kablolar aracılığıyla sürekli bir elektrik kaynağı alır.

3. ** S: MYUAV bağlı enerji santrali ne kadar verimlidir? **.
**A:** Çünkü gerçek veriler belirli UAV modeline ve güç üreten ekipman konfigürasyonuna bağlıdır.MYUAV, rüzgar veya güneş kaynaklarının verimli kullanımı yoluyla alan birimi başına enerji üretimini artırabilirGeleneksel yer tabanlı elektrik santrallerine kıyasla, yüksek irtifa rüzgar veya güneş enerjisi, birim alan başına daha yüksek bir güç üretme potansiyeline sahiptir.Ama tam verimlilik rakamları, MYUAV şirketinin sunduğu ürün performans göstergelerine atıfta bulunmalıdır..

4. ** S: MYUAV bağlı enerji santralleri hangi ortamda çalışabilir? **.
**A:** MYUAV'nin bağlı güç santralleri, aşırı hava koşullarından kaçınmak gibi güvenli bir hava koşulları aralığında çalışabilmelidir.Bağlı kabloların güvenliğini ve istikrarını sağlarkenSatın almadan önce ayrıntılı standartlar için özel çalışma ortamı koşulları MYUAV ile görüşülmelidir.

5. ** S: Bağlı UAV'leri nasıl kurtarır ve bakım yaparız? **.
**A:** MYUAV, gerekirse test edilen UAV'yi güvenli bir şekilde iniş ve kurtarmak için otomatik veya yarı otomatik bir kurtarma sistemi ile donatılabilir.UAV'deki güç üretimi ekipmanlarının düzenli bakım kontrollerini yaparkenBakım süreci, drone gövdesinin, güç sisteminin, güç üretimi ekipmanlarının ve bağlı kabloların bütünlüğü denetimini ve onarımını içerebilir.

Yukarıdaki bilgiler yine bağlı UAV teknolojisinin genel uygulamasına dayanmaktadır.Lütfen en son ve en doğru ürün tanımları için doğrudan şirkete başvurun., performans parametreleri ve servis desteği.
