MYUAV Drone UAV Aksesuarları TPS330m-FC30 Bağlı Güç Sistemi

Adedi:	1 epc
fiyat:	14800usd
standard packaging:	karton kutu
Delivery period:	14 iş günü
Ödeme yöntemi:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri

Marka adı

Myuav

Model numarası

TPS330M-FC30

Hava Modülü Çıkış Gerilimi:

51,5V

Hava Modülü Koruma Seviyesi:

Spesifikasyon:

550*420*260mm

Ticari marka:

Kuşburnu

Hava Modülü Çıkış Gerilimi:

580~810V

Hava modülü çıkış gücü:

3000W'den büyük veya eşit

Vurgulamak:

Drone UAV Aksesuarları Bağlı Güç Sistemi

TPS330m-FC30 Bağlı Güç Sistemi

MYUAV Drone UAV Aksesuarları

Ürün Tanımı

Drone UAV Aksesuarları TPS330M-FC30 Bağlı Güç Sistemi

Ben, Tipik Özellik
1Basit operasyonlar, drone kalkış ve iniş sürecinin tamamı yer modülünün çalışmasını gerektirmez.
2Kapsamlı giriş / çıkış koruması, hata ortadan kaldırma ve kendi kendini kurtarma.
3Tam otomatik alım ve ödemek fonksiyonu, elektrik kaybı durumunda kablo tekrar sarılabilir.
4Hava modülü güç kaynağı sabit bir voltaj çıkışına sahiptir ve yedek bataryada şarj ve boşaltma fenomeni yoktur.
5Hava modülü güç kaynağı, drone'da herhangi bir yapısal değişiklik yapmadan tek bir drone bataryasını değiştirir.

II,Adapt edilmiş FC30 drone
1. Destek uçuş süresi: ≥24 saat.
2.Destek uçuş yüksekliği:≥200/300m ((bağlı kablo uzunluğu220/330m,Güvenlik uzunluğu)

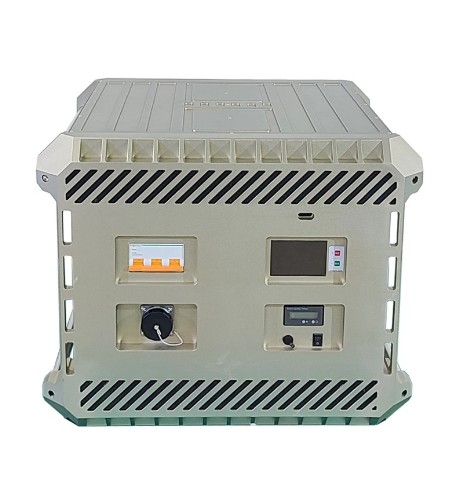

MYUAV Drone UAV Aksesuarları TPS330m-FC30 Bağlı Güç Sistemi 1

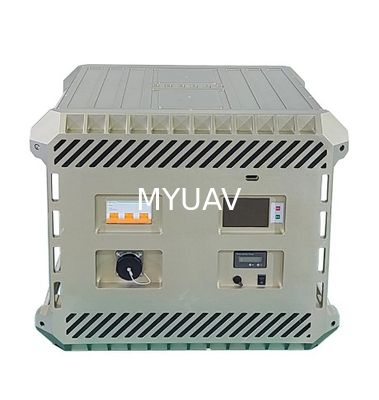

MYUAV Drone UAV Aksesuarları TPS330m-FC30 Bağlı Güç Sistemi 2

III.Fonksiyonel özellikler
1Koruma fonksiyonları: Güçlü ve zayıf elektrik için ayrı tasarım.Giriş üzerinde voltaj ve alt voltaj koruması,Giriş üzerinde voltaj,Giriş üzerinde akım,Giriş devresi,Sıcaklık koruması üzerinde çıkışGiriş ve çıkış voltaj direnci ≥ 3000VDC, bağlı kablo yalıtım voltaj direnci ≥ 3500VDC.
2Veri iletişimi:kablolu ve kablosuz iletişim fonksiyonu,uzaktan görüntüleme ve kontrolü destekle, müşteri tarafında veri görüntüleme ve indirme.Fizer optik iletişim seçeneği.
3Veri görüntüleme fonksiyonu: Dokunmatik ekran, çıkış voltajı, çıkış akımı, çıkış gücü, kablo prizinin uzunluğu, çalışma süresi, kurulum sıcaklığı, toplam güç tüketimi gibi verileri gösterir.Hata kaydı,ve çalışma durumu bilgileri.
4.Ayarlama ve ayarlama: Ekran, alım ve ödeme germe ve hız, veri ve zaman, çıkış voltajı, güvenlik uzunlukları, uyarı sıcaklığı vb. gibi parametrelerin ayarlanmasını ve ayarlanmasını destekler... ve Çince ve İngilizce arasında geçiş yapmayı destekleyin.
5Uyarılar ve hatırlatmalar:Arıza durumunda ekran hatanın içeriğini gösterir.
6.Automatik alım ve ödeme: drone'un kalkış ve inişinden sonra senkronize bağlı kablo alım ve ödeme, gerilim otomatik yönetimini ayarlamak,ve el ile düğmeye basın güç kesilmişken kabloyu tepki.
7Taşıma ve taşıma: Kutu, bir sap ve ayak yastıkları, isteğe bağlı katlanabilir römork, taşıma için araba tekerlekleri ile donatılmıştır.Güç kaynağı isteğe bağlı 25000W/100L dizel jeneratörler (specifikasyonlar eklenmiştir)
IV,Parametre

maddeler		Teknik parametreler
Model		TPS220M-FC30	TPS330M-FC30
Kablo uzunluğu		220M	330M
Çevre sıcaklığı		-20 ~ 45oCçalışmak), -40 ~ 65oCdepolama)
Nitelikli nem		10 ~ 80% RH ((çalışmak), 5 ~ 90% RH ((depolama)
Yükseklik		≤3000m

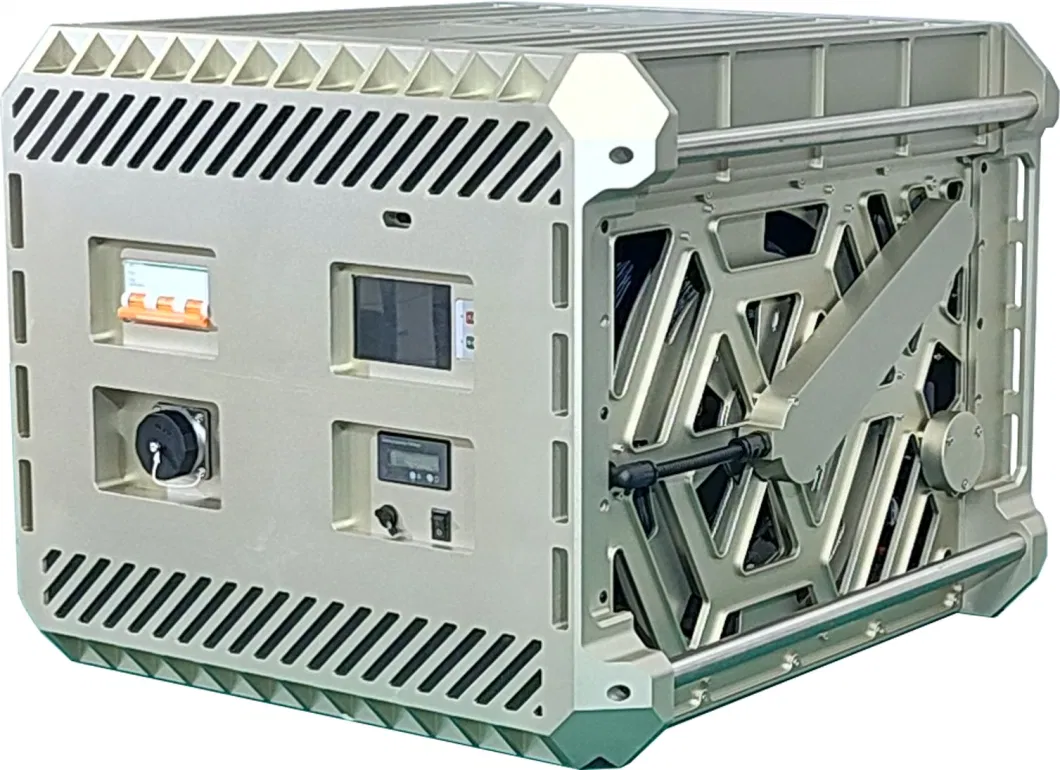

Yerüstü güç modülü	Giriş voltajı	380±10%VAC,üç fazlı,beş tel sistemi (TCM),sıklık 50Hz
	Çıktı voltajı	600~800VdcayarlanabilirFabrika Default 800Vdc
	Çıktı gücü	≥ 22000W ((Nitelikli uzun süreli çıkış),≥25000W ((en yüksek değer30'lar)
	alım veÖdemeHız	0~3m/s,ayarlanabilir
	alım veÖdeme germe	0 ~ 20N,ayarlanabilir
	Arabirim	Girişa)İrpYumruğu,bOllardoçıkış LP20a)İrpYumruğu,fİberoptic FCpOrt (ihtiyaç duyulmaz)
	Düğme ve düğme	AC anahtarları,h- Evet.vYetişkinlikon/offbİzler,cyeteneklitTekrar-Upbİzler,pOwerbtoplamascadılar
	Koruma seviyesi	IPx4
	Boyut	600×570×460±0,5 mm,ayak yastıkları hariçDış aksesuarlar
	Ağırlık	54±0,5 kg,Bağlı kablo hariç
Bağlı kablo	Malzeme	Alloy hafif ağırlıklı yüksek sıcaklığa dayanıklı uçak teli, kompozit fluoroplastik yalıtım, yüksek modül gerimli havacılık sınıfı lif örgü
	Fiber optik iletişim	Bağlı kablo, opsiyonel fiber optik iletişimle sıkıca sarılmış tek modlu lif içeren bir optoelektronik kompozit kablodur.
	Mevcut	25 ~ 30A
	DC direnci	1.6±0.1Ω,100m@20oCdöngü
	Direnç Çekim gücü	≥ 300kg,Tekrarlanan reaksiyona ve serbest bırakma zamanlarına dayanıklı≥ 1000
	İzolasyon gücü	≥3500Vdc,1 dakikalıkBozulma yok
	Kablo uzunluğu	Standart ekipman 220 metre.İsteğe bağlı330m
	Dış çapı	6.3±0.1mm
	Ağırlık	44±1g/m

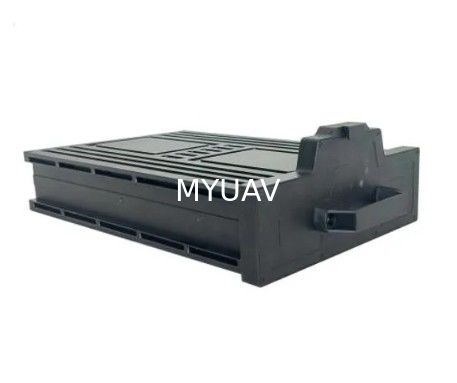

Hava modülü	Giriş voltajı	580~810VdcGeniş menzilli giriş
	Çıktı voltajı	59Vdc±1%,Sabit voltaj çıkışı,destek voltaj özelleştirme
	Çıktı gücü	≥ 18000W(uzun vadeli nominal çıkış), ≥22000W ((en yüksek değer¥10s)
	Koruma fonksiyonu	Girdi voltajı,Voltaj koruması altında,voltajın üzerinde çıkış,Aşırı akım,Kısa devre,ve aşırı sıcaklık koruması
	İletişim fonksiyonu	Devamlı olarak, voltaj, akım, sıcaklık verileri ve çalışma durumu bilgilerini bildirmek için CAN iletişimi.
	İzolasyon voltajı	≥3000V ((Vin-Vout),1min,Akım sızıntı 5mA,Bozulma yok,fYalancı kemer ve korona fenomenleri
	Kurulum yöntemi	Bir drone bataryasının değiştirilmesi, doğrudan plug-and-play kurulumu
	Isı dağılımı	Etkin soğutma için yerleşik fan, zorlu hava soğutması için rezerve hava kanalları
	Arayüz	GirişLP20a)İrpYumruğu,çıkışXT90,XT60×2
	Koruma seviyesi	IP54
	Boyut	468 × 308 × 142 ± 0,5 mm,Bağlantı hariç
	Ağırlık	10.8±0.2kg(Bir 11,5 kg drone pilinin değiştirilmesi)
Paketler	Boyut	Tekerlekli bavul:850×740×600±5 mm(Türler dahil değil)
	Ağırlık	115±5kg,Yerüstü güç modülü, hava modülü, römork (ihtiyaç duyulmaz), Ekler ve belgelerin depolanması

1Aksi belirtilmedikçe,Yukarıdaki tüm veriler Ta=25oC, nem <75%, nominal Giriş ve nominal Yükte bulunur.
2Yer kısıtlaması nedeniyle, sayfada eksik veriler var. Lütfen satış personelimizle iletişime geçin.
