MYUAV Yeni Sürüm Dji M300 M350 Bağlı Drone Tel

Yeni sürümDJIM300M350 Bağlı kablo


Drone Bağlı Güç SistemiC olabilir.Özel ihtiyaçlarınıza göre özelleştirilmiş.

Kablo uzunluğu 33-330m arasında özelleştirilebilir.
Fiber optik kablosu mevcut.

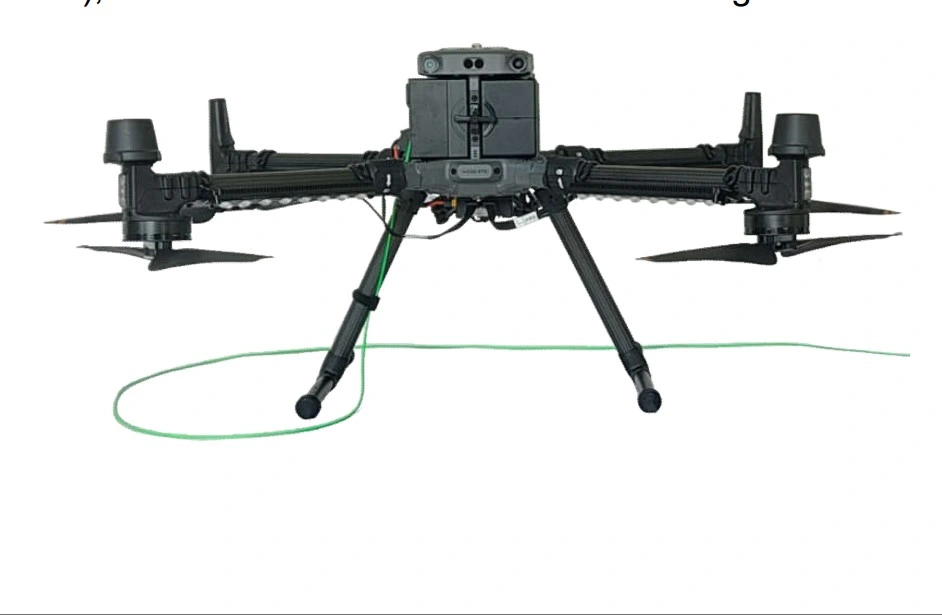

Sistem, MTOW 5-110kg olan tüm çok rotorlu dronlar için uyumludur.

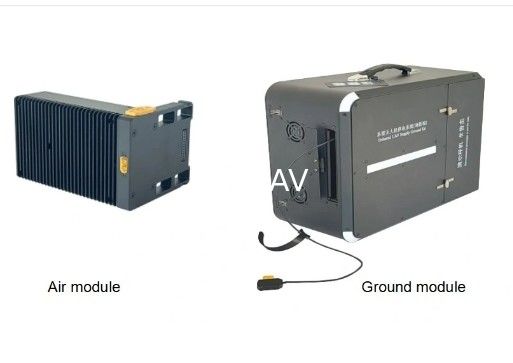

Drone Tether Power Unit TPS110M-M300/M350 için DJI M300 M350 Tether Drone

1.Çevre özellikleri

1) Çevre sıcaklığı: -20 ~ 45 oC (iş), -40 ~ 65 oC (depolama).
2) Nitelikli nem: 10-80% RH (çalışma), 5-90% RH (depolama).
3) Yükseklik: 0-3000m.

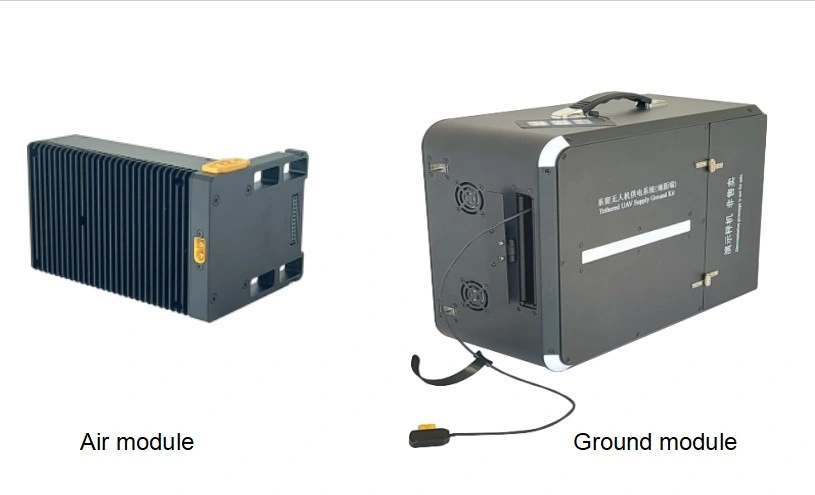

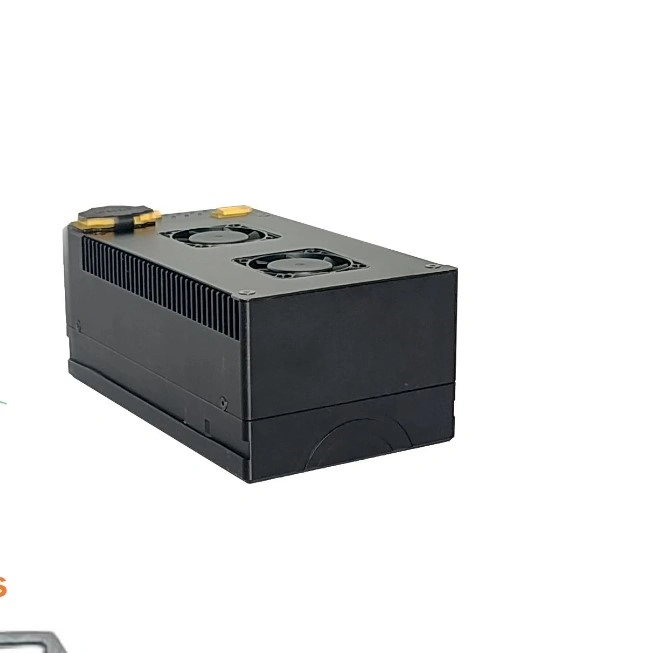

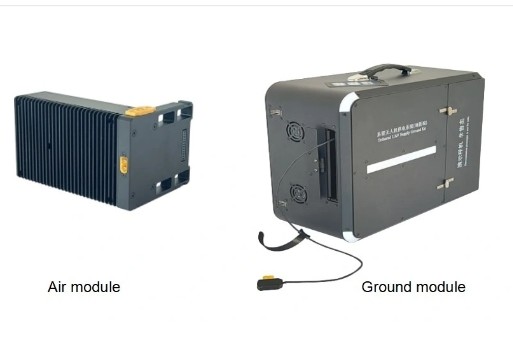

2.HavaModülGüç kaynağıTether Drone DJI M300 M350 için

1) Giriş voltajı: 600 ~ 830Vdc geniş menzilli giriş.
2) Çıkış voltajı: 51.5 ± 0.5Vdc, sabit voltaj çıkışı, voltaj özelleştirmesini destekler.
3) Çıktı gücü: 3000W (düzenli uzun süreli çıkış), 3500W (artı değeri≤10s).
4) Koruma fonksiyonu: Giriş aşırı voltaj ve düşük voltaj koruması, çıkış aşırı voltaj, aşırı akım, kısa devre ve aşırı sıcaklık koruması.
5) Kurulum yöntemi: fiş ve fiş çıkartma kurulum, orijinal pil kurulum yöntemiyle aynıdır, drone ve hava kutuları herhangi bir değişiklik gerektirmez.
6) Isı dağılma yöntemi: Dış bir fan aktif olarak ısıyı dağıtır ve rezerve edilmiş bir hava borusu zorla soğutulur.
7) Arayüz: Giriş XT60, çıkış batarya arayüzü (drone tarafından güçlendirilir), çıkış XT60 (yakıtla güçlendirilir).

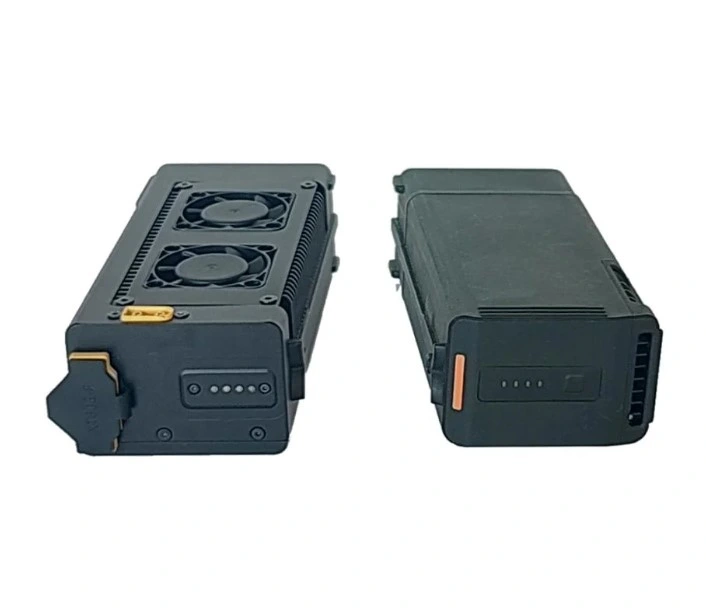

8) Boyut: 163 × 92 × 65 ± 0,5 mm (ek montaj alanı almadan bir TB60 pilini değiştirin).
9) Ağırlık: 980 ± 20g (drone'un kalkış ağırlığını azaltmak için 1350g TB60 pilini değiştirin).
10) Koruma seviyesi: IP54.

3Fonksiyonel özellikleri

Otomatik rulo giriş/çıkış: UAV'nin kalkışını ve inişini takip ederek senkronize olarak kablo rulo giriş/çıkar, gerilimi adaptif olarak ayarlar.ve el ile düğmeye basın güç kesilmişken kablo geri çekmek için.

İletişim fonksiyonu: Seri port protokolü ile kablolu iletişim fonksiyonuna sahiptir ve Bluetooth veya kablosuz seri port protokolü ile kablosuz iletişim fonksiyonunu destekler.

Koruma fonksiyonu: Giriş aşırı voltaj ve düşük voltaj koruması, çıkış aşırı voltaj, aşırı akım, kısa devre, aşırı sıcaklık koruması, hata ortadan kaldırma ve kendi kendini kurtarma.

Veri görüntüleme fonksiyonu: 4.0 inçlik dokunmatik ekran, voltaj, akım, sıcaklık, kablo priz uzunluğu, tarih, saat, çalışma kayıtları, hata kayıtları ve çalışma durumu bilgileri gibi verileri görüntüler.

Kurulum ayarlama: Ekran ekranı, tel sarma hızı, tel sarma gerilimi, tel sarma gerilimi, güvenlik uzunluğu, tarih ve saat,ve Çince ve İngilizce ekran arasında geçiş destekler.

Hata alarmı fonksiyonu: Sistem arızalı olduğunda, ekran ekranı hata bilgisini göstermek için kaydırılır ve hata alarmı ışığı kırmızı yanıp söner ve uyarı için bip yapar.

Ekipman taşımak: Sırt çantası tasarımı ile sırt çantası, bir bağlama kutusu, hava modülü güç kaynağı, aydınlatma ünitesi (ihtiyacı olmayan) dahil olmak üzere tam bir bağlama sistemi seti ile donatılabilir,ve diğer aksesuarlarToplam ağırlık 12 ± 0.5 kg.



4.Parametreler

Parçalar		Teknik parametreler
Çevre sıcaklığı		-20 ~ 45 oC (iş), -40 ~ 65 oC (depolama)
Nitelikli nem		10-80% RH (iş), 5-90% RH (stoku)
Yükseklik		≤ 3000m
Bağlantı güç modülü	Giriş voltajı	176-264Vac geniş menzilli giriş, tek fazlı 220Vac@45-65Hz
	Çıktı voltajı	400~750Vdc ayarlanabilir, fabrika varsayılan 750Vdc
	Çıktı gücü	3500W (uzun süreli nominal çıkış), 3850W (artı değeri ≤ 30s)
	Depolama kablosunun uzunluğu	Maksimum depolama kablosunu destekleyen ≥ 120m
	Geri çekilme hızı	0-2m/s, ayarlanabilir
	Çekici kuvvet	0-10N, ayarlanabilir
	Arayüz	Anahtarlı giriş soketi, kablo çıkışı XT60 bağlantısı
	Anahtarlar ve anahtarlar	Yüksek voltajlı açma / kapatma düğmesi, kablo güçlü geri çekme düğmesi, alarm gösterge ışığı
	Boyut	360 × 280 × 165 ± 0,5 mm, ayak yastıkları ve sapları hariç
	Ağırlık	9.2 ± 0,2kg, 110m bağlı kablo dahil
Tether kablosu	Malzeme	Gümüşle kaplanmış bakır tel tel, kompozit fluoroplastik yalıtım katmanı, yüksek modül gerimli havacılık sınıfı lif dokuma katmanı
	Mevcut	3-5A
	DC direnci	10.5 ± 0.2 Ω, 100m@20 oC döngü
	Çekim gücü	≥ 50kg, tekrarlanan geri çekilmeye ve serbest bırakma zamanlarına ≥ 500 kere dayanıklı
	İzolasyon gücü	≥ 3000Vdc, 1 dakika boyunca arıza yok
	Kablo uzunluğu	55/110 ± 2m, özel hat uzunluğunu destekler
	Dış çapı	2.6 ± 0.2 mm
	Ağırlık	1.2 ± 0.05kg/100m

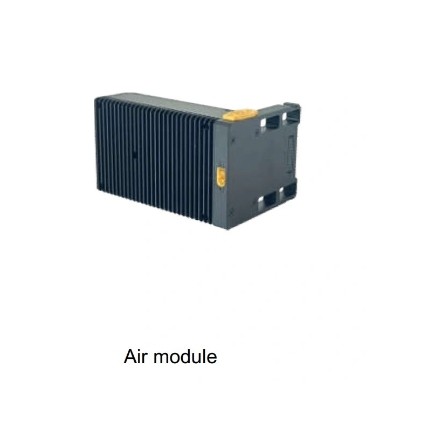

Hava modülü	Giriş voltajı	600~830Vdc geniş menzilli giriş
	Çıktı voltajı	51.5 ± 0.5Vdc, sabit çıkış voltajı
	Çıktı gücü	3000W (uzun süreli nominal çıkış), 3500W (artı değeri ≤ 10s)
	Koruma fonksiyonu	Giriş aşırı voltaj ve düşük voltaj koruması, çıkış aşırı voltaj, aşırı akım, kısa devre ve aşırı sıcaklık koruması
	İzolasyon voltajı	3000V (Vin-Vout), 1 dakikalık, sızıntı akımı ≤ 5mA, arıza, yanıp sönen veya korona fenomeni yok
	Kurulum yöntemi	Plug-in montajı, orijinal pil montaj yöntemiyle aynı, drone ve havacılık kutusuna herhangi bir değişiklik yapılmadan
	Isı dağılım yöntemi	Doğal hava soğutması
	Arayüz	Giriş XT60, çıkış batarya arayüzü (drone tarafından çalıştırılır), çıkış XT60 (yakıtla çalıştırılır)
	Koruma seviyesi	IP54
	Boyut	158 × 92 × 110 ± 0.5mm (ek kurulum alanı almadan bir TB60 pilini değiştirin)
	Ağırlık	960 ± 10g



Parçacık hedefleri için parametreler
1Bağlama zemin kutusunun giriş voltajı: 176-264Vac geniş menzilli giriş, tek fazlı 220Vac.
2. Hava modülü güç kaynağı çıkış voltajı: 25.5 ± 0.3Vdc sabit voltaj çıkışı. UAV bağlı güç kaynağı koşulunda çalışır ve yedek batarya tam şarj kalır Tüm süreci herhangi bir güç kaybı olmadan.
3- Ekipmanın çıkış gücü: hava modülü güç kaynağı ≥ 2000W, bağlanma zemin kutusu ≥ 3500W.
4Hava modülü güç kaynağı boyutu: ≤ 156 × 75 × 48 mm, ek kurulum alanı almadan bir TB30 pilini değiştirin.
5. Hava modülü güç kaynağı ağırlığı: ≤ 590g, 685g TB30 pilini değiştirin.
6Bağlama zemin kutusunun boyutu: ≤ 360 × 260 × 180mm.
7Bağlayıcı zemin kutusunun ağırlığı: 110m bağlayıcı kablo dahil olmak üzere ≤ 9.2kg.
8Kablo boyutu ve ağırlığı: uzunluğu ≥ 110m, kablo çapı ≤ 2.4mm, ağırlığı ≤ 1.1kg/100m.
9Otomatik rulo giriş / çıkış: UAV'nin kalkışını ve inişini takip ederek senkronize olarak kablo rulo giriş / çıkışını, adaptatif olarak gerilimi ayarlayın ve güç kaybı koşullarında kabloyu manuel olarak geri çekin.
10Aşırı akım koruma fonksiyonu: Hava modülü güç kaynağı aşırı akım çıktısı verdiğinde, sabit akım aşama aşağı koruma sağlar.Çıktı doğrudan kapatılmamalı ve kendi kendine restore edilebilir.
11İletişim fonksiyonu: Bağlama zemin kutusu bir seri protokol kablolu iletişim fonksiyonuna sahiptir ve Bluetooth veya kablosuz seri protokolünün kablosuz iletişim fonksiyonunu destekler.
12Veri görüntüleme fonksiyonu: Dokunmatik ekran, voltaj, akım, sıcaklık, priz uzunluğu, tarih, saat, işlem kayıtları, hata kayıtları ve çalışma durumu bilgileri gibi verileri gösterir.
13. Ayar ayarlama: Ekran ekranı, tel toplama hızının, tel toplama gerginliğinin, tel serbest bırakma gerginliğinin, güvenlik sayaçlarının, tarih ve saatin ayarlanmasını ve ayarlanmasını destekler.ve Çince ve İngilizce ekran arasında geçiş destekler.
14. Hata alarm fonksiyonu: Sistem arızalı olduğunda, ekran ekranı hata bilgisini göstermek için kaydırılır ve hata alarmı ışığı kırmızı yanıp söner ve uyarı için bips verir.
15Sistem ekipmanı koruma seviyesi: hava modülü güç kaynağı ≥ IP54, bağlanma zemin kutusu ≥ IPx4.

16.Sistem donanımı taşıma: sırt çantası tasarımı, sırt çantası bir bağlama zemin kutusu, hava modülü güç kaynağı, aydınlatma ünitesi dahil olmak üzere tam bir bağlama sistemi seti ile donatılabilir,ve tam aksesuarlar, toplam ağırlığı ≤ 12,5kg.

Drone bağlı güç sistemi için aşağıdaki formdan birkaç tür seçebilirsiniz:

-Gündüz ve gece görevleri
- Radyo rölesi.
-Kriz yönetimi
-Site koruması
- Trafik gözetimi
-Büyük ölçekli etkinliklerin güvenliği
-Orman gözetimi
- Endüstri izleme
-Havanın kalitesi izlenimi

1Daha fazla rotorlu insansız hava aracı (UAV), belirli bir tehlike ve yıkımla karşı karşıya, uygunsuz çalıştırma kişi yaralanmasına veya mal hasarına neden olabilir.Lütfen ürünü kullanım kılavuzuna sıkı sıkıya uyarak kullanın.
2Operatör profesyonel eğitim ve muayene almalıdır, eğitimsiz personel bu ürünü kullanmamalıdır.
3. Bu ürünü kullanırken sarhoş olmayın, zayıf yorgunluk durumu, hasta
4Personel, insansız hava aracı (UAV) arasında tehlike olasılığını önlemek için sürekli olarak güvenli mesafeye sahip olmalıdır.
5Lütfen herhangi bir risk durumunda güvenli kalkış ağırlığı altında uçun.
6Lütfen güçlü elektromanyetik müdahale koşullarında uçmayın.
7Lütfen yerel kanun ve yönetmeliklere uyun ve uçuş yasaklı bölgede uçmayın.
8Lütfen döner motor ya da pervaneye yaklaşmayın ya da dokunmayın, döner pervane tarafından kesilir.
9. UAV'a yüklemeden önce lütfen iki pili tam şarj edin ve farklılık basınçlarının 0.1 V'den az olduğundan emin olun
10. Batarya uzun süre kullanılmaz, lütfen % 60 elektrik ile havalandırılmış kuru bir yerde saklayın
