11 inç ekranlı uzaktan kumanda

Ortalık Bağlı UAV Sistemi

Sistem modeli: M8

1.Sistem Yapılandırması

• 14S UAV
• 8kw 14S hava güç kaynağı
• 380VAC, 200m Bağlı UAS Ana İstasyonu

2.Bileşen parametreleri

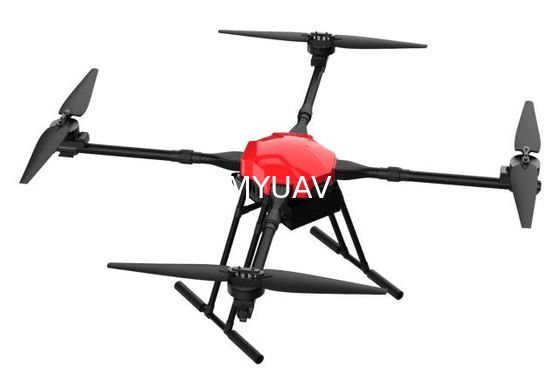

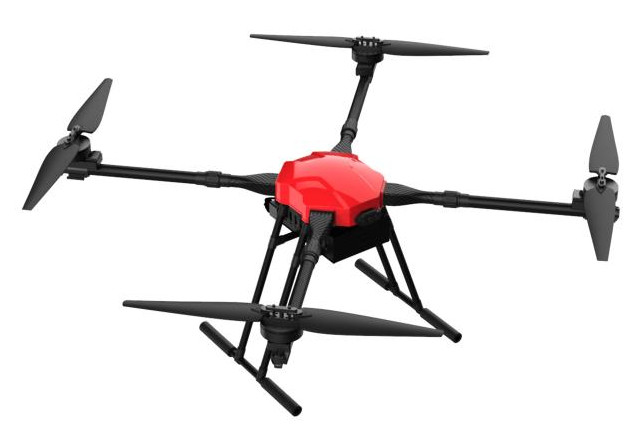

• UAV

- Hayır.
MH20 modeli
Malzeme Karbon Elyaf + Havacılık Alüminyum Alaşımı
Rotor sayısı 4 rotor
Tekerlek mesafesi ≤1550 ((±20)
Genişletilmiş boyut (mm) 1250*1250*710
Katlama boyutu (mm) 750*750*710
Boş ağırlık ≤13KG ((batarya olmadan) 22kg pil ile
Maksimum yük ≤20KG
En fazla kalkış ağırlığı ≤42KG
Maksimum uçuş hızı ≤18m/s
En yüksek yükseliş hızı ≤5m/s
Maksimum iniş hızı ≤4m/s
En yüksek kalkış yüksekliği 3000m
Havadaki dayanıklılık ≥35 dakikalık
konumlandırma sistemi GPS konumlandırma + RTK
Güç sistemi Yüksek verimli FOC gücü
34 inçlik pervanenin büyüklüğü katlanabilir pervanenin
Güç Bataryası 14S 28000mAh*1
Akıllı süper hızlı şarj cihazı
11 inçlik ekran
Uzaktan kumanda bekleme süresi 8-12 saat
Işınlama mesafesi 5km-10km ( yükseltilebilir)
Güvenlik rüzgar hızı ≤6
Çalışma sıcaklığı -20°C-50°C
Vücut koruma derecesi IP65

• Hava POwerSYukarı

- Hayır.

Gemi Güç kaynağı	Parametreler
Dış Boyutlar (sıcaklık sink ile)	25.2 x 14.4 x 5.9cm
Ağırlık	2100 g
Adlık Güç	8kw
Adlık Giriş Voltajı	750VDC
İsimlendirilmiş Çıkış Voltajı	58VDC / 14S
Uçuş süresi	24 saat (not yükü, bağlı güç modu)
Dönüştürme verimliliği	94%
Aşırı akım koruması	138A'dan fazla çıkış akımı, araçtaki güç kaynağının otomatik korunması
Aşırı voltaj koruması	- Evet.
Çıktı kısa devre koruması	Evet, iyileştirilebilir.
Aşırı sıcaklık koruması	120°C
Güç arızası koruması	Bağlı modda, uçuş sırasında güç kaynağı kesintiye uğrarsa uçak normal bir şekilde uçabilir ve iniş yapabilir.
Arabirim Vo+ / Vo-(BAT+ / BAT-): QS8 bağlantısı kadın *2 soket Drone girişlerine bağlanmak için DC çıkış portu Yedek güç kaynağı için her iki soketi de uçağın piline bağlayın. Vin+ / Vin-: Erkek XT90 bağlantısı Toprağa bağlı baz istasyonuna bağlı kablolar için yüksek voltajlı DC giriş

• Bağlı Ana İstasyon

- Hayır.
