Uçak gözetimi için orta bağlı UAV sistemi

Ortalık Bağlı UAV Sistemi

Sistem modeli: M10

1.Sistem Yapılandırması

• 14S UAV
• 10kw 14S hava güç kaynağı
• 380VAC, 300m Bağlı UAS Ana İstasyonu

2.Bileşen parametreleri

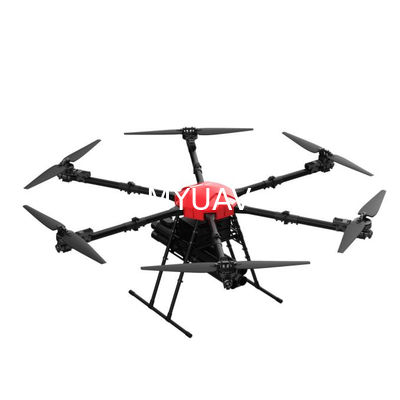

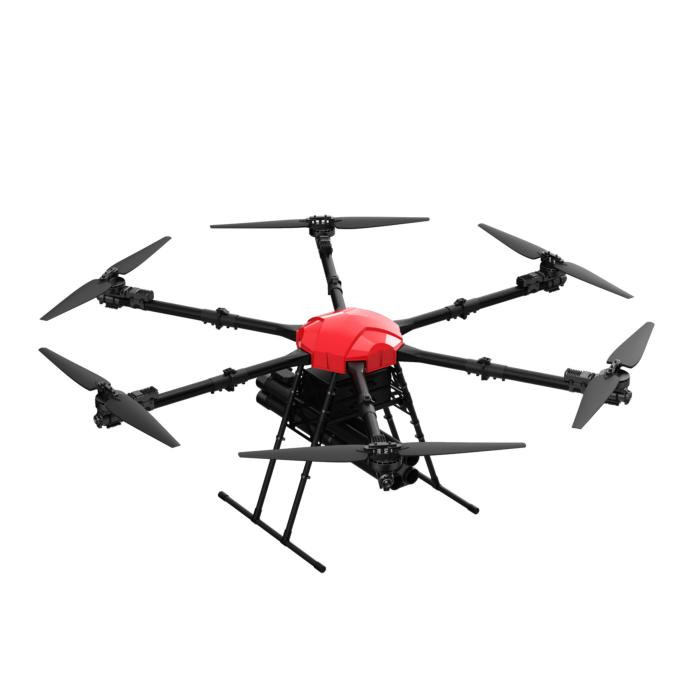

• UAV

- Hayır.

MH30 modeli

Malzeme Karbon Elyaf + Havacılık Alüminyum Alaşımı

Rotor sayısı 6 rotor

Tekerlek mesafesi ≤1920

Genişletilmiş boyut (mm) 1780*2070*800

Katlama boyutu (mm) 1000*1250*800

Boş ağırlık ≤18.5KG ((batarya olmadan)

Maksimum yük ≤30KG

Maksimum kalkış ağırlığı ≤58KG

Maksimum uçuş hızı ≤18m/s

En yüksek yükseliş hızı ≤5m/s

Maksimum iniş hızı ≤4m/s

En yüksek kalkış yüksekliği 4000m

Boşluk dayanımı ≥35min

30kg dayanıklılık ≥10 dakikalık

konumlandırma sistemi GPS konumlandırma + RTK

Güç sistemi Yüksek verimli FOC gücü

34 inçlik pervanenin büyüklüğü katlanabilir pervanenin

Güç Bataryası 14S 28000mAh*1

Akıllı süper hızlı şarj cihazı

11 inçlik ekran

Uzaktan kumanda bekleme süresi 8-12 saat

Işınlama mesafesi 5km-10km ( yükseltilebilir)

Güvenlik rüzgar hızı ≤6

Çalışma sıcaklığı -20°C-50°C

Vücut koruma derecesi IP65

• Hava POwerSYukarı

- Hayır.

Gemi Güç kaynağı	Parametreler
Dış Boyutlar (sıcaklık sink ile)	25.2 x 14.4 x 5.9cm
Ağırlık	2100 g
Adlık Güç	10kw
Adlık Giriş Voltajı	1000VDC
İsimlendirilmiş Çıkış Voltajı	58VDC / 14S
Uçuş süresi	24 saat (not yükü, bağlı güç modu)
Dönüştürme verimliliği	94%
Aşırı akım koruması	175A'dan fazla çıkış akımı, araçtaki güç kaynağının otomatik korunması
Aşırı voltaj koruması	- Evet.
Çıktı kısa devre koruması	Evet, iyileştirilebilir.
Aşırı sıcaklık koruması	120°C
Güç arızası koruması	Bağlı modda, uçuş sırasında güç kaynağı kesilmişse, uçak normal şekilde uçabilir ve iniş yapabilir
Arabirim Vo+ / Vo-(BAT+ / BAT-): QS8 bağlantısı kadın *2 soket Drone girişlerine bağlanmak için DC çıkış portu Yedek güç kaynağı için her iki soketi de uçağın piline bağlayın. Vin+ / Vin-: Erkek XT90 bağlantısı Toprağa bağlı baz istasyonuna bağlı kablolar için yüksek voltajlı DC giriş

• Bağlı Ana İstasyon

- Hayır.
